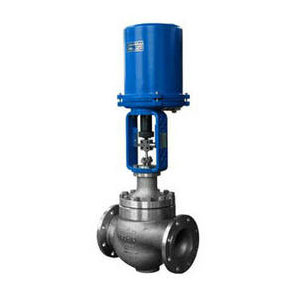

ZDLM電動籠式調節閥
品牌：三精閥門
閥門型號：ZDLM
通徑規格：DN25～DN300mm
結構形式：直通鑄造球型閥
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN16、PN40、PN64
適用溫度：-17℃-450℃(具體見產品詳情)
應用范圍：氣體、液體、蒸汽等介質
產品特點：不平衡力小，可調比大，振動小，互換性好
產品詳情

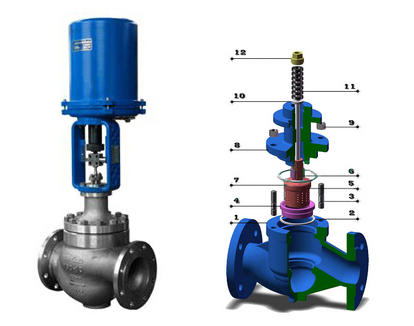

電動籠式調節閥概述
電動籠式調節閥是一種壓力平衡式調節閥，閥體內部采用套筒導向的先導式閥芯，閥芯上開有平衡孔，減小不平衡力，可調比大，振動小，互換性好，可適用于大部分單、雙座閥的應用場合，但不適用于有顆粒及較臟污介質，是使用最為廣泛的一種控制閥類型。
電動籠式調節閥特點
電動籠式調節閥上開有窗口用于決定流量與流量特性，獨特的對稱多孔籠式閥瓣，更加有效的控制噪音及氣蝕，不但適合更多要求苛刻的工況，更可量身定做各種流量系數，滿足客戶更家細致的工藝要求，廣泛使用控制氣體、液體、蒸汽等介質。
電動籠式調節閥參數
| 閥體 | |||
| 形 式 | 直通鑄造鐵球型閥 | ||
| 公稱通徑 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm | ||
| 公稱壓力 | PN16、40、64bar | ||
| 法蘭標準 | JB/T79.1-94、79.2-94等 | ||
| 材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 | ||
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ | ||
| 閥蓋形式 | 螺栓壓緊式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 | ||
| 閥內組件 | |||
| 閥芯型式 | 壓力平衡式閥芯 | ||
| 流量特性 | 等百分比特性和線性特性 | ||
| 材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 | ||
電動執行機構參數
| 執行機構 | |||||||||
| 型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
| 活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
| 輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
| 最大行程L(mm) | 30 | 60 | 100 | ||||||
| 工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
| 主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||||
| 防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||||
| 環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||||
