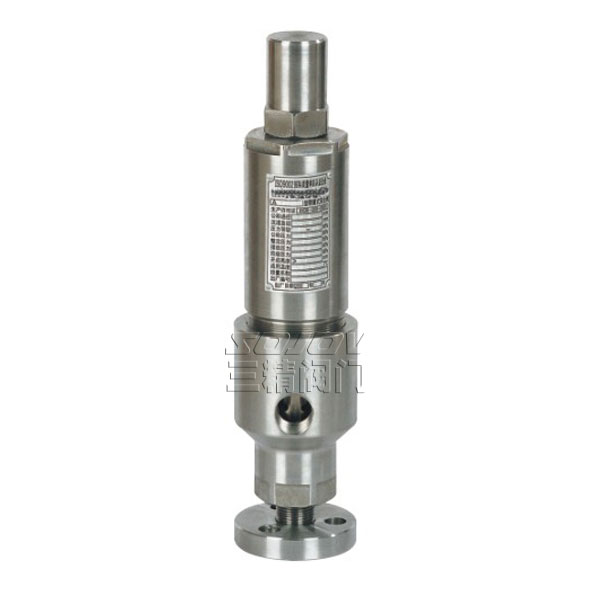

高壓安全溢流閥
型號：AY42H、YA802Y
公稱通徑：15MM-40MM
使用壓力：16MPA-60MPA
連接方式：法蘭連接.螺紋連接
形式：彈簧式
主要功能：泄壓保護作用
使用介質：水工業管道
材質：鑄鋼.不銹鋼
標準：機械部標準或定做非標
產品詳情
安全溢流閥：安全溢流閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。安全溢流閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。微啟式是指閥瓣的開啟高度為閥座喉徑的1／40～l／20。全啟式是指閥瓣的開啟高度為閥座喉徑的1／4。 安全溢流閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
|
安全溢流閥型號：AY42H、YA802Y |
安全溢流閥公稱通徑：15MM-40MM |
安全溢流閥 使用壓力：16MPA-60MPA |
|
安全溢流閥連接方式：法蘭連接.螺紋連接 |
安全溢流閥 形式：彈簧式 |
安全溢流閥主要功能：泄壓保護作用 |
|
安全溢流閥 使用介質：水工業管道 |
安全溢流閥材質：鑄鋼.不銹鋼 |
安全溢流閥標準：機械部標準或定做非標 |
AY42H、YA802Y型安全溢流閥主要性能規范
|
型號 |
公稱壓力 |
開啟壓力分級 |
工作溫度（℃） |
適用介質 |
|
AY42H-160 YA802Y-160 |
16.0 |
6.3～16.0 |
200 |
水、油品等 |
|
AY42H-250 YA802Y-250 |
25.0 |
10.0～25.0 |
||
|
AY42H-400 YA802Y-400 YA802Y-600 |
40.0-60.0 |
20.0～60.0 |
AY42H、YA802Y型安全溢流閥主要零部件材料
|
NO. |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
閥座 |
不銹鋼 |
|
3 |
閥瓣 |
不銹鋼 |
|
4 |
閥蓋 |
焊接件 |
|
5 |
彈簧 |
50CrVA |
AY42H、YA802Y型安全溢流閥外形尺寸和連接尺寸
|
型號 |
公稱通徑 |
尺寸 |
||||
|
Rc |
ZG |
L |
L1 |
≈H |
||
|
YA802Y-600 |
15 |
1/2" |
1/2" |
52 |
90 |
250 |
|
25 |
1" |
1" |
52 |
113 |
275 |
|
|
40 |
11/2" |
11/2" |
52 |
157 |
336 |
|
|
型號 |
公稱通徑 |
尺寸 |
|||||||||
|
D |
D1 |
K |
M |
Z-?d |
b |
L |
L1 |
Rc |
≈H |
||
|
AY42H-160 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
|
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 |
|
|
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 |
|
|
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2" |
570 |
|
安全閥訂貨主要事項
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥 的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
