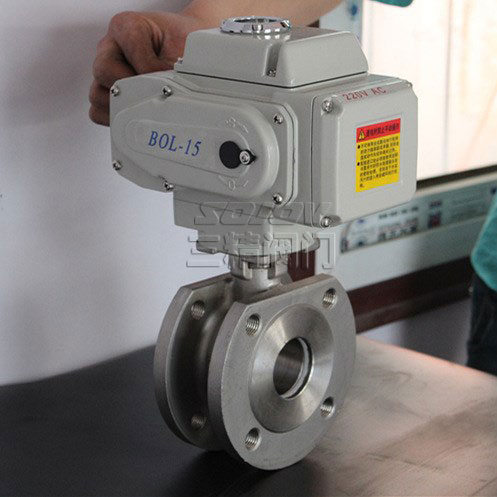

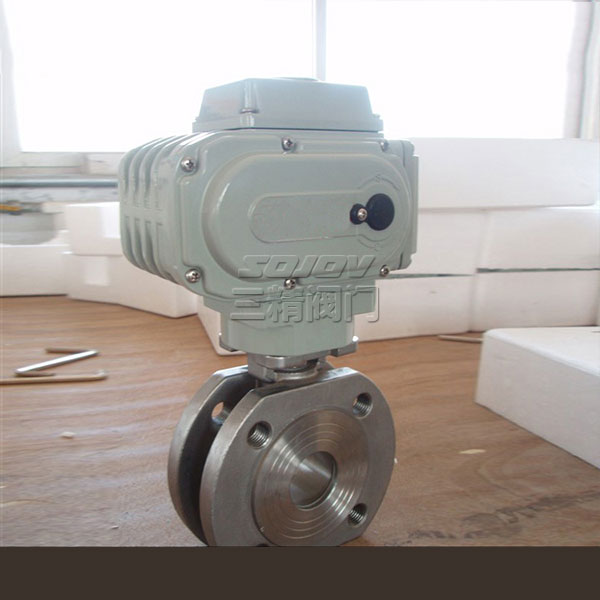

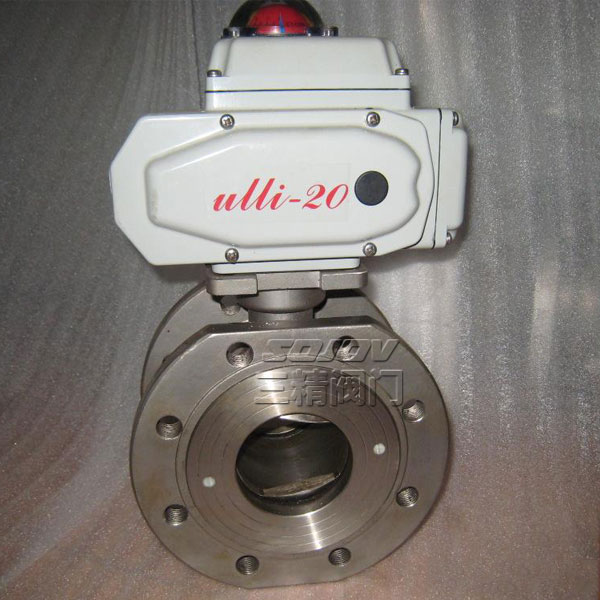

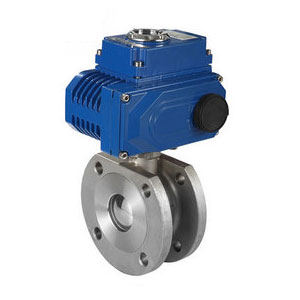

Q971F電動對夾式球閥
品牌：三精閥門
閥門型號：Q971F
通徑規格：DN15～150mm
結構形式：超薄法蘭、對夾式
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN1.0、1.6、2.5MPa
適用溫度：-17℃-450℃(具體見產品詳情)
應用范圍：油、水、氣及紙漿或纖維狀流體
產品特點：結構長度短、重量輕、安裝方便、節省材料
產品詳情
電動對夾式球閥概述
Q971F電動對夾式超薄型球閥特別適用于短線管道和特定空間的安裝使用，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。電動對夾式球閥與普通球閥相比，是新一代超短法蘭距球閥，球芯通道形狀為V形、O形，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
電動對夾式球閥特點
電動對夾式球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。
電動對夾式球閥參數
| 公稱通徑 | DN15～DN200(mm) |
| 公稱壓力 | 1.0、1.6、2.5MPa |
| 連接形式 | 超薄法蘭、對夾式 |
| 結構形式 | 直通式 |
| 驅動形式 | 電源驅動AC220V、AC380V、DC24V(其它特制) |
| 溫度范圍 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
| 閥芯結構 | V型、O型閥芯 |
| 閥體材質 | 鑄鋼（WCB）、不銹鋼（304、316、316L） |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
| 使用介質 | 油、水、氣及紙漿或纖維狀流體 |

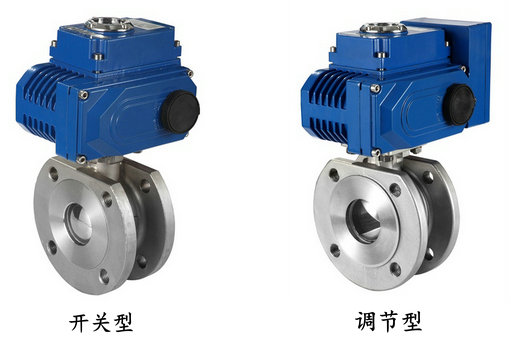

| 控制方式 | 開關式(兩位切斷)、調節型(4～20mA信號) |
電動對夾式球閥可選功能
| 可選功能 | |
| 防爆功能 | 防爆等級：Exd II BT4 |
| 調節功能 | 輸入輸出4-20mA、O- 5V．DC、0- 10V．DC |
| 手動功能 | 可裝配手動裝置，開閥、關閥功能 |
