J744X液動快開排泥閥 J644X氣動角式快開排泥閥
產品詳情
J744X液動快開排泥閥概述
J744X/J644X液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。

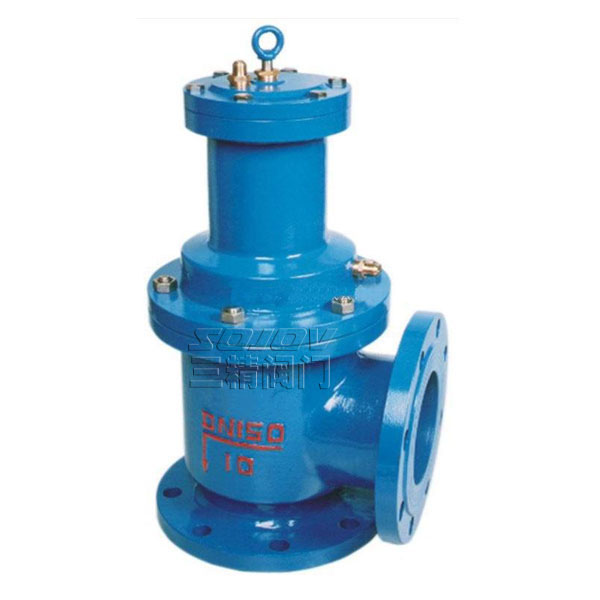

J744X液動快開排泥閥
技術參數|
排泥閥型號：J744X J644X |
排泥閥 公稱通徑：80MM-400MM |
排泥閥 使用壓力：1.6MPA-2.5MPA |
|
排泥閥連接方式：法蘭連接 |
排泥閥 形式：氣動 液動 |
排泥閥 主要功能：排污 |
|
排泥閥 介質：水工業管道 |
排泥閥 材質：鑄鐵 球墨鑄鐵 鑄鋼 |
排泥閥標準：機械部標準或定做非標 |
J744X液壓快開排泥閥工作原理及性能
本產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L(zhǎng)型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。 公稱壓力：1.0MPa 液壓缸工作介質：清水、氣 液壓缸工作壓力：O.15-1.0MPa 介質溫度：O-80℃ J744X液壓快開排泥閥 J644X氣動角式快開排泥閥主要外型尺寸(法蘭連接尺寸GB4216—84標準)
|
口徑 |
尺 寸 |
接管螺紋G |
閥桿材料 |
||
|
H |
L1 |
L2 |
|||
|
80 |
480 |
135 |
125 |
1/2″ |
不銹鋼 |
|
100 |
500 |
145 |
125 |
1/2″ |
不銹鋼 |
|
150 |
620 |
175 |
145 |
1/2″ |
不銹鋼 |
|
200 |
735 |
225 |
185 |
1/2″ |
不銹鋼 |
|
250 |
805 |
260 |
205 |
1/2″ |
不銹鋼 |
|
300 |
940 |
280 |
245 |
3/4″ |
不銹鋼 |
|
350 |
1100 |
305 |
270 |
3/4″ |
不銹鋼 |
|
400 |
1200 |
340 |
310 |
1″ |
不銹鋼 |
三精閥門公司訂貨須知：
一 、① 排泥閥產品 名稱與型號②排泥閥口徑③排泥閥 是否帶附件以便我們的為您正確選型④排泥閥的使用壓力⑤排泥閥的使用介質的溫度。二、若已經由設計單位選定三精公司的排泥閥型號，請按排泥閥 型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://www.cnsjv.com三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
