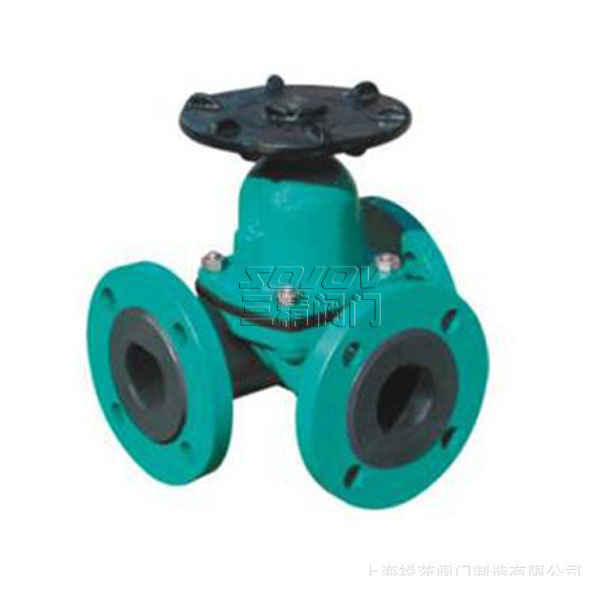

G49J三通襯膠隔膜閥
產品詳情
三通隔膜閥用途：
三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）壓力等級：PN1.0
三通隔膜閥 材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 襯里：無襯里、橡膠 隔膜：橡膠 閥瓣：鑄鐵 閥桿：碳鋼、不銹鋼 手輪：鑄鐵
三通隔膜閥測試：
襯里層：電火花檢測 試驗與檢驗按GB/T13297標準 公稱壓力：PN（Mpa） 閥體：PN×1.5 密封：PN×1.1
三通隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；1、彈性密封的開閉件，確保沒有內漏；2、流線型的流道，使得壓力損失��；3、沒有填料函，因此沒有外漏；4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；5、隔膜可更換，維護費用低；6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
三通隔膜閥主要尺寸及重量：
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
質量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8．5 |
||
|
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12．5 |
||
|
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24．5 |
||
|
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33．5 |
三精閥門公司訂貨須知：
一、①三通隔膜閥 產品名稱與型號②三通隔膜閥 口徑③三通隔膜閥 是否帶附件以便我們的為您正確選型④三通隔膜閥 的使用壓力⑤三通隔膜閥 的使用介質的溫度。
二、若已經由設計單位選定三精公司的三通隔膜閥 型號，請按三通隔膜閥 型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
