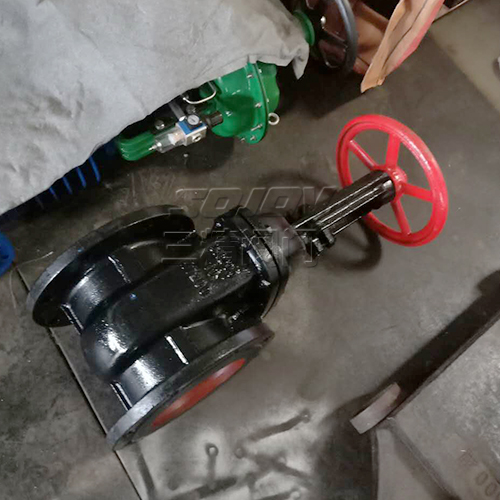

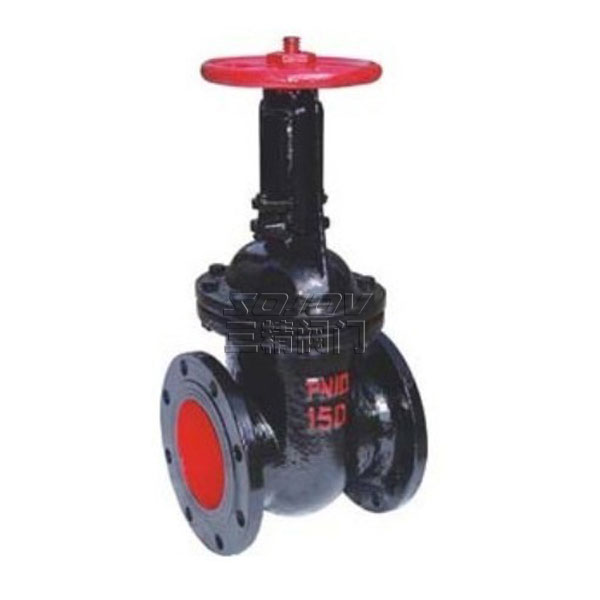

Z41T鑄鐵閘閥
楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
型號：Z41T
公稱通徑：50MM-1200MM
使用壓力：1.0MPA -1.6MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：水工業管道
材質：HT200鑄鐵
標準：機械部標準或定做非標
產品詳情
|
鑄鐵閘閥型號：Z41T |
鑄鐵閘閥公稱通徑：50MM-1200MM |
鑄鐵閘閥使用壓力：1.0MPA -1.6MPA |
|
鑄鐵閘閥連接方式：法蘭連接 |
鑄鐵閘閥形式：手動 |
鑄鐵閘閥主要功能：起開關作用 |
|
鑄鐵閘閥使用介質：水工業管道 |
鑄鐵閘閥材質：HT200鑄鐵 |
鑄鐵閘閥標準：機械部標準或定做非標 |
楔式閘閥主要技術參數
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 |
使用 |
||
|
強度 |
密封（液） |
低壓密封（氣） |
||||
|
Z41T-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41T-10C |
||||||
楔式閘閥主要外形尺寸法蘭尺寸
按JB78 PN1.0MPa規定
|
口徑 |
Z41H(T)-10(10C) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
|
楔式閘閥主要零件材料
|
型號 |
閥體 |
閥蓋 |
閘板 |
閥桿螺母 |
閥桿 |
填料 |
|
Z41H(T)-10 |
灰鑄鐵 |
灰鑄鐵 |
銅 |
不銹鋼 |
油浸石棉盤根 |
|
|
Z41H(T)-10C |
鑄鋼 |
|||||
閘閥訂貨主要事項：
閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
