CS17H雙金屬片式疏水閥
產品詳情

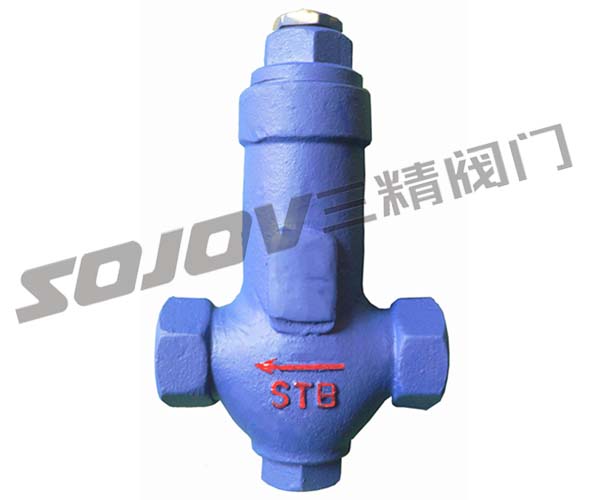

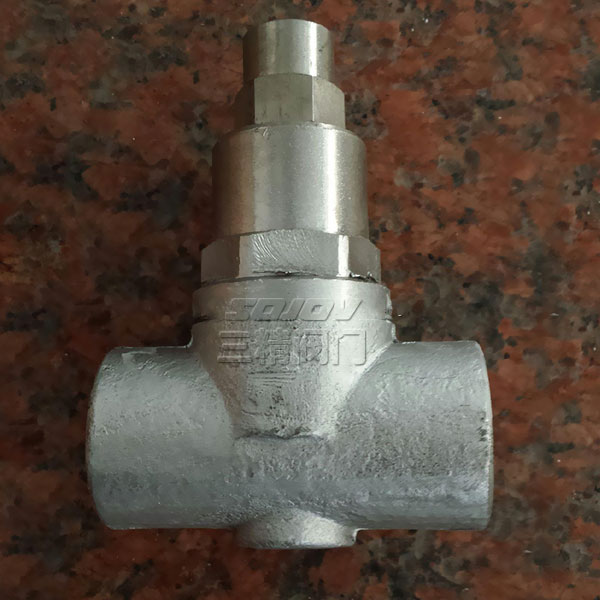

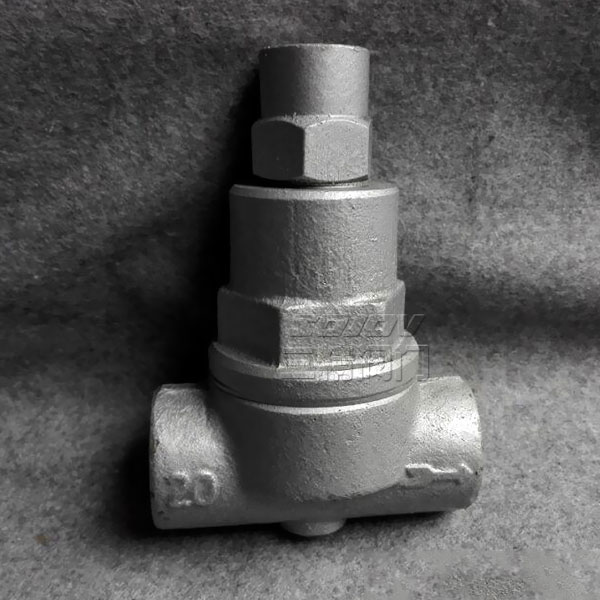

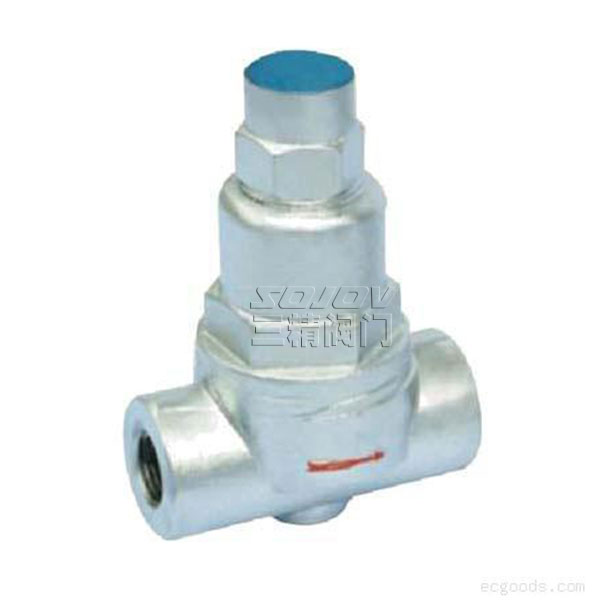

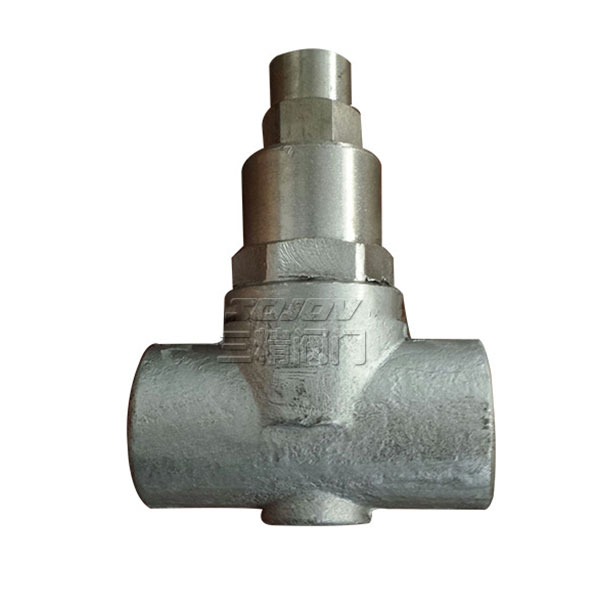

CS17H型雙金屬片式疏水閥
雙金屬片式疏水閥是熱靜力型疏水閥中結構最堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% 。疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
CS17H型雙金屬片式疏水閥特點
1.可調整凝結水的排放溫度，有效地利用凝結水的顯熱。
2.閥前始終有凝結水，形成水封，無蒸汽泄漏。
3.可任意角度安裝，并隨時可調整排水溫度。
4.抗水擊，排氣性能優良。
5.球面關閉方式，使用壽命長
CS17H型雙金屬片式疏水閥工作原理
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
雙金屬片式疏水閥型號規格外型尺寸表
|
產品型號 |
通徑 (mm) |
連接方式 |
工作壓力 |
最高充許 |
閥體材料 |
外型尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
LTB6 (CS17H-16C) |
15-25 |
螺紋 |
0.01-1.6 |
220 |
WBC A105 |
95 |
111 |
23 |
60 |
|
LTB6F |
15 |
法蘭 |
0.01-1.6 |
220 |
WBC A105 |
150 |
111 |
23 |
60 |
|
20 |
160 |
111 |
23 |
60 |
|||||
|
25 |
160 |
111 |
26 |
60 |
|||||
|
32 |
210 |
118 |
27 |
61 |
|||||
|
40 |
230 |
123 |
30 |
66 |
|||||
|
50 |
230 |
123 |
30 |
66 |
|||||
|
(LTB6W) |
15 |
承插焊 |
0.01-1.6 |
220 |
WBC A105 |
95 |
106 |
35 |
58 |
|
20 |
95 |
106 |
35 |
58 |
|||||
|
25 |
95 |
106 |
35 |
58 |
|||||
|
(TB11) |
15 |
螺紋 |
0.01-1.6 |
220 |
(TB11) |
95 |
106 |
35 |
58 |
|
20 |
95 |
106 |
35 |
58 |
|||||
|
25 |
95 |
106 |
35 |
58 |
|||||
|
(TB11F) |
15 |
法蘭 |
0.01-1.6 |
220 |
WBC A105 |
150 |
111 |
23 |
60 |
|
20 |
160 |
111 |
23 |
60 |
|||||
|
25 |
160 |
111 |
26 |
60 |
|||||
|
32 |
210 |
118 |
27 |
61 |
|||||
|
40 |
230 |
123 |
30 |
66 |
|||||
|
50 |
230 |
123 |
30 |
66 |
|||||
|
LTB3 |
15 |
螺紋 |
0.1-1.6 |
350 |
WBC A105 |
85 |
80 |
23 |
54 |
|
20 |
85 |
80 |
23 |
54 |
|||||
|
25 |
85 |
80 |
23 |
54 |
|||||
|
LTB3F |
15 |
法蘭 |
0.1-1.6 |
350 |
WBC A105 |
150 |
80 |
23 |
54 |
|
20 |
15. |
80 |
23 |
54 |
|||||
|
25 |
160 |
80 |
23 |
54 |
|||||
|
LTB3W |
15 |
承插焊 |
0.1-1.6 |
350 |
WBC A105 |
85 |
80 |
23 |
54 |
|
20 |
85 |
80 |
23 |
54 |
|||||
|
25 |
85 |
80 |
23 |
54 |
|||||
|
LTB5 CS67H-16C |
15-25 |
螺紋 |
0.01-1.6 |
350 |
WBC A105 |
85 |
90 |
20 |
62 |
|
LTB5F CS17H-16 |
15-20 25 |
法蘭 |
0.01-1.6 |
350 |
WBC A105 |
150 160 |
80 |
23 |
54 |
|
(LTB5W) |
15-25 |
承插焊 |
0.01-1.6 |
350 |
WBC A105 |
85 |
80 |
23 |
54 |
