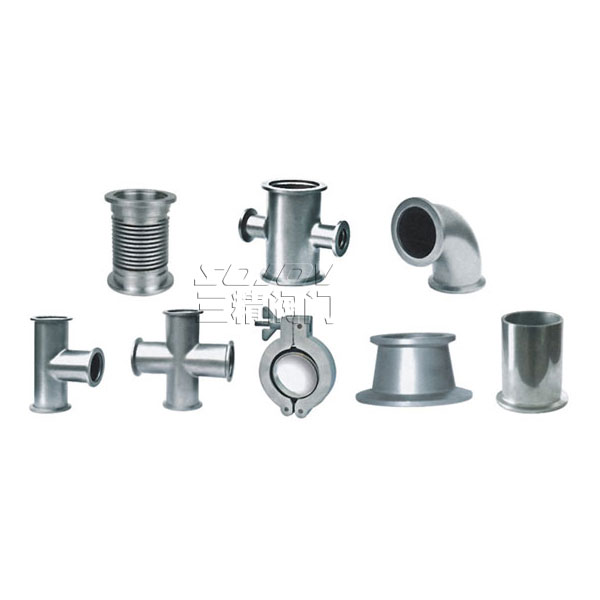

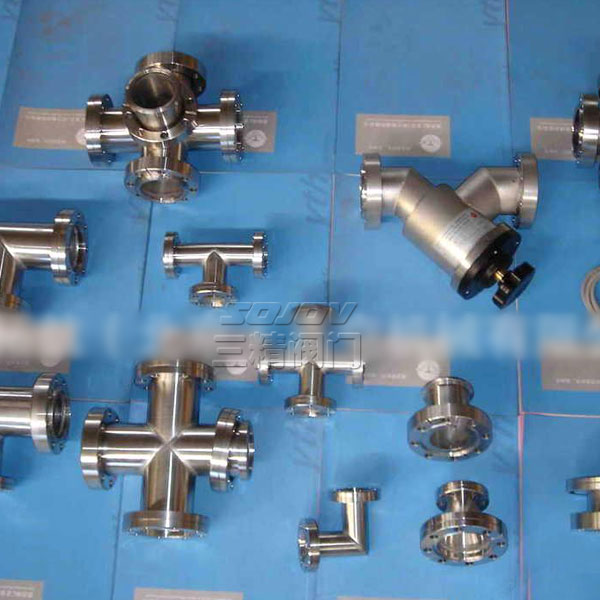

真空管道連接件
產品詳情
|
DN | D1 | D2 | L | 標準 |
| 10 | 16 | 12 | 20/70 |
GB4982-85 ISO-KF |
|
| 16 | 20 | 16 | 20/70 | ||
| 25 | 30 | 26 | 20/70 | ||
| 40 | 45 | 41 | 20/70 | ||
| 50 | 54 | 50 | 20/70 |
|
DN | L | L1 | 標準 |
| 16 | 40 | 40 |
GB4982-85 ISO-KF |
|
| 25 | 50 | 50 | ||
| 40 | 65 | 65 | ||
| 50 | 70 | 70 |
|
DN | L | A | 標準 |
| 16 | 80 | 40 |
GB4982-85 ISO-KF |
|
| 25 | 100 | 50 | ||
| 40 | 130 | 65 | ||
| 50 | 140 | 70 |
|
DN | A | 標準 |
| 10 | 40 |
GB4982-85 ISO-KF |
|
| 16 | 50 | ||
| 25 | 65 | ||
| 40 | 70 |
|
DN | B | B1 | H | E | 標準 |
| 10/16 | 45 | 61 | 16 | 22 |
GB4982-85 ISO-KF |
|
| 20/25 | 55 | 72 | 17.5 | 32 | ||
| 32/40 | 70 | 90 | 18 | 47 | ||
| 50 | 95 | 123 | 25 | 61 |
|
DN | DN1 | A | A1 | 標準 |
| 25 | 16 | 35 | 35 |
GB4982-85 ISO-KF |
|
| 40 | 16 | 40 | 45 | ||
| 50 | 16 | 50 | 50 |
|
DN | DN1 | 標準 |
| 25 | 16 |
GB4982-85 ISO-KF |
|
| 40 | 16 | ||
| 40 | 25 | ||
| 50 | 25 | ||
| 50 | 40 |
|
DN | L | 標準 | |||
| 16 | 250 | 500 | 750 | 1000 |
GB4982-85 ISO-KF |
|
| 25 | 250 | 500 | 750 | 1000 | ||
| 40 | 250 | 500 | 750 | 1000 | ||
| 50 | 250 | 500 | 750 | 1000 | ||
|
DN | L | 標準 |
| 16 | 80 |
GB4982-85 ISO-KF |
|
| 25 | 100 | ||
| 40 | 130 |
|
DN | d | H | 標準 |
| 10 | 30 | 5 |
GB4982-85 ISO-KF |
|
| 16 | 30 | 5 | ||
| 25 | 40 | 5 | ||
| 40 | 55 | 5 | ||
| 50 | 75 | 6 |
三精閥門訂購須
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度;
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " );
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等;
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等;
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥;
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等;
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等;
9、確定閥門的密封性能要求、密封等級或密封泄漏量;
10、確定閥門的防護涂層要求、包裝要求、運輸要求;
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數;
12、確定閥門的安裝位置及姿勢。
