DSZ61H/DSZ64H水封閘閥

DSZ61H/DSZ64H水封閘閥油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統,水封閘閥 :壓力是 PN16~PN160 ,150LB-900LB鋼制截止閥適用于壓力 1.6~25MPa/2.0-15.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等.材質通常有:鑄鋼WCB,.不銹鋼有CF8(M),CF3(M).鍛鋼有A105,F304(L),F316L等.

產品樣本下載閘閥系列實物圖產品小樣圖

下一個[PZ41H排渣閘閥]上一個：[NKZ61H/Z64H焊接式真空閘閥]

產品詳情

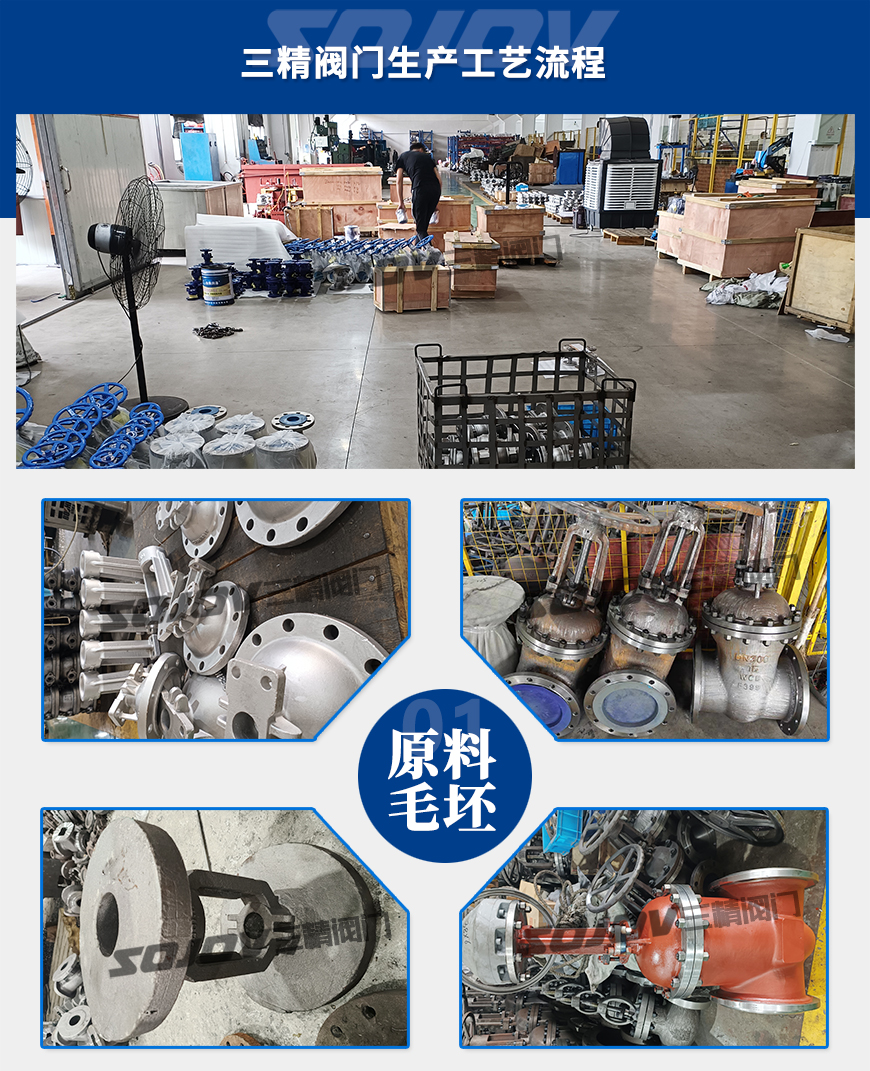

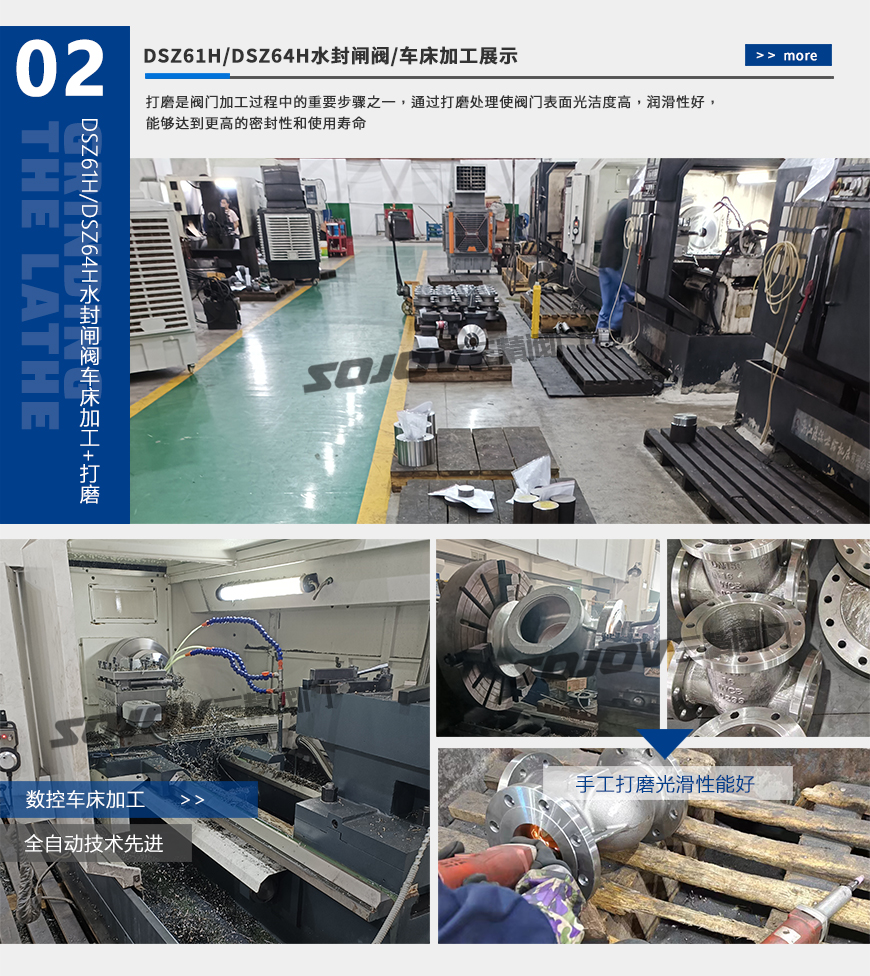

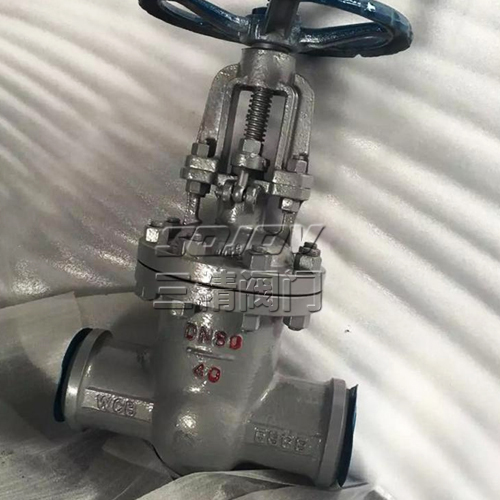

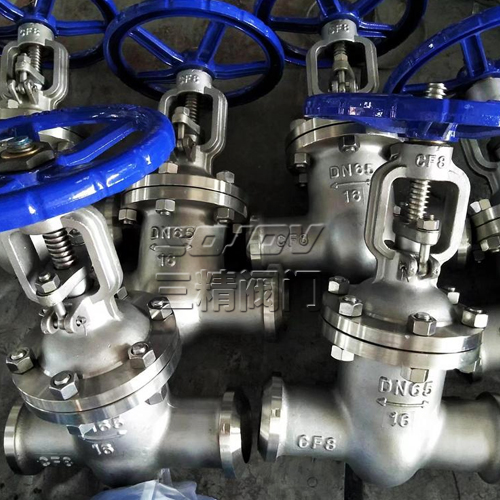

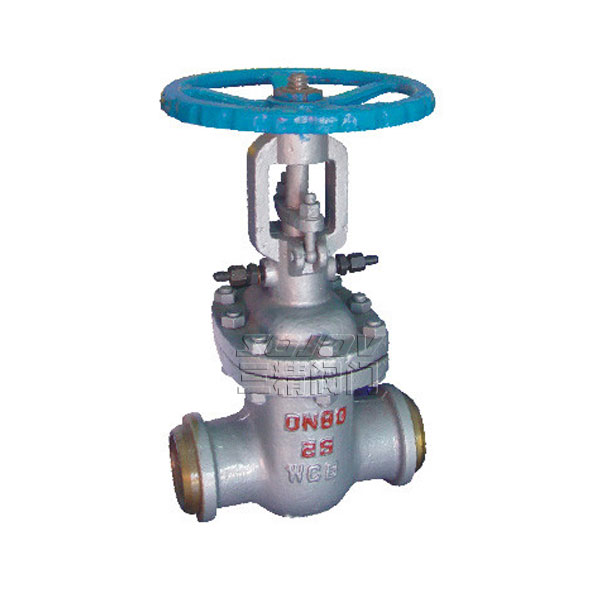

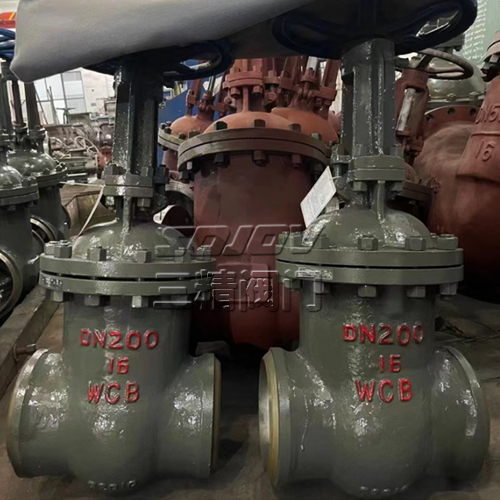

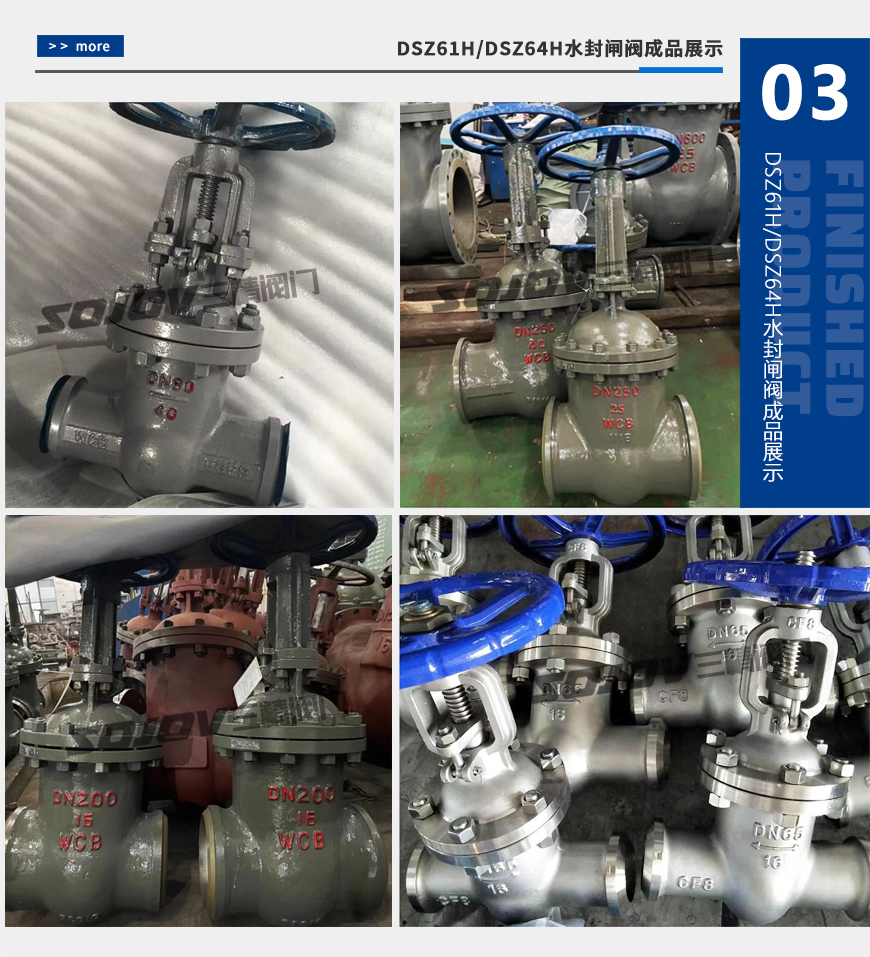

DSZ61H/DSZ64H水封閘閥

水封閘閥型號：DSZ61H DSZ64H	水封閘閥公稱通徑：50MM-600MM	水封閘閥使用壓力：1.6MPA -10MPA
水封閘閥連接方式：法蘭連接	水封閘閥形式：手動	水封閘閥主要功能：起開關作用
水封閘閥使用介質：水油品蒸汽	水封閘閥材質：鑄鋼不銹鋼	水封閘閥標準：機械部標準或定做非標

水封閘閥結構特點及用途

本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。

DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。

產品結構簡單、緊湊合理、檢修方便、使用壽命長。

在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。

閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

DS系列水封閥門適用于公稱壓力≤1O.OMPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體

的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

水封閘閥主要性能規范

Chief property and specification

試驗壓力 Test pressure	公稱壓力PN/MPa
試驗壓力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
殼體強度試驗 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗 Leak- proofness test	0.5～O.7

水封閘閥使用范圍

Scope of use

產品類別 Product classification	適用溫度/℃ Working temperature	適用介質 Suitable medium
碳鋼型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas
合金鋼(I) Alloy steel	≤540	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas

水封閘閥主要尺寸

Main dimensionsDS/Z64H-16、25 DS/Z64Y-16I、25I

公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37o30'	334	250	58	50	64	4g
65	270	37o30'	439	250	75	65	82	67
80	280	37o30'	495	300	91	79	95	77
100	300	37o30'	575	350	11O	97	117	101
125	325	37o30'	587	350	136	121	144	126
150	350	37o30'	607	350	163	146	172	158
200	400	37o30'	740	400	223	202	223	202
250	450	37o30'	863	400	278	254	278	254
300	500	37o30'	990	400	330	305	330	305
350	550	37o30'	1137	500	382	352	382	352
400	600	37o30'	1523	500	432	399	432	39g
450	650	37o30'	1618	600	485	451	485	451
500	700	37o30'	1657	600	535	501	535	499
600	800	37o30'	1746	700	636	601	636	599

注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封閘閥

公稱通徑 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公稱通徑 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30'	49	345	300	50	350	300	49	350	300
65	270	83	37o30'	67	441	300	66	447	300	64	447	300
80	280	96	37o30'	79	495	350	77	499	350	75	499	350
100	300	117	37o30'	101	575	350	99	582	400	87	582	400
125	325	144	37o30'	126	587	400	129	590	400	125	590	400
150	350	172	37o30'	152	607	400	150	611	450	145	611	450
200	400	223	37o30'	200	740	450	198	745	550	190	747	550
250	450	278	37o30'	252	863	550	246	867	650	236	869	650
300	500	330	37o30'	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30'	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30'	397	1527	850	387	1531	900	377	1533	950

閘閥訂貨主要事項：

閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
