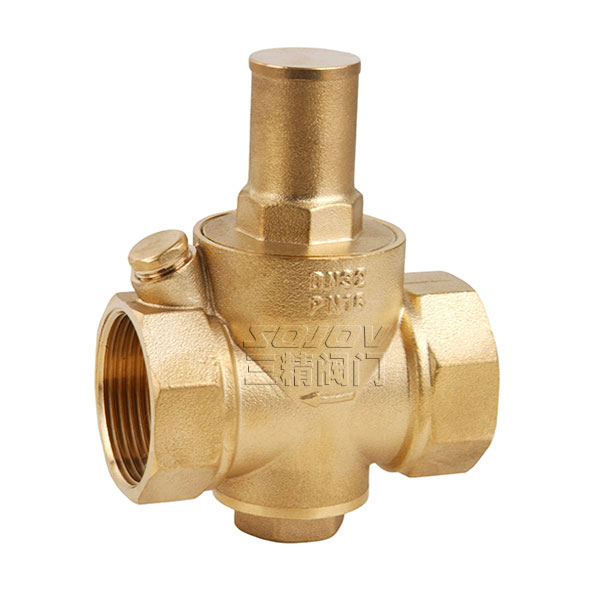

YZ11X支管式減壓閥

YZ11X支管式減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。

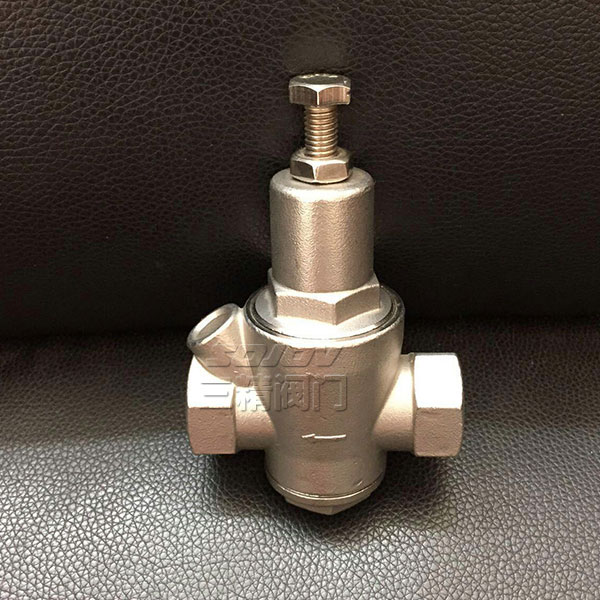

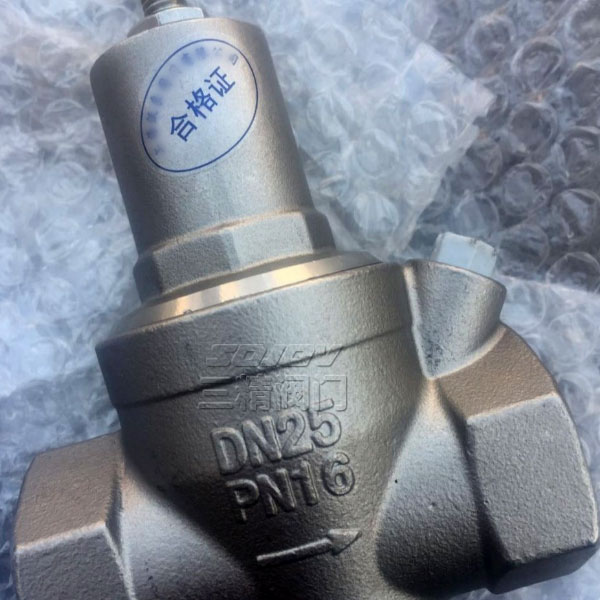

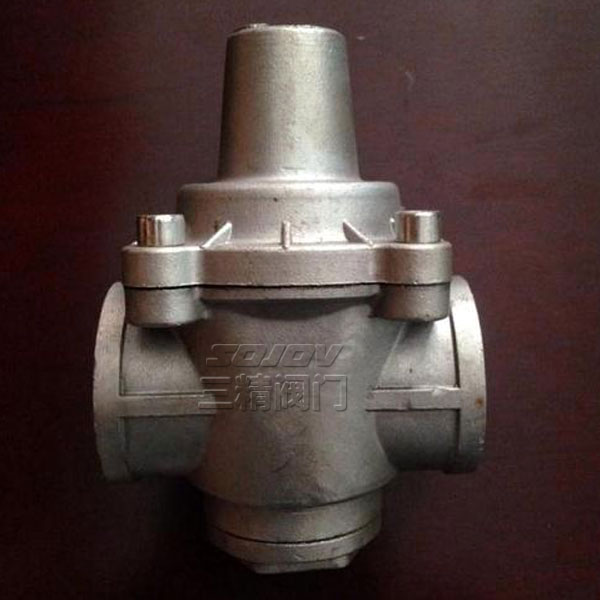

產品樣本下載減壓閥系列實物圖產品小樣圖

下一個[YD43H先導式高靈敏度減壓閥]上一個：[200P水用減壓閥,全銅減壓閥]

產品詳情

YZ11X支管式減壓閥結構特點和用處

本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。

螺紋減壓閥型號：YZ11X	螺紋減壓閥公稱通徑：15MM-50MM	螺紋減壓閥使用壓力：1.6MPA-
螺紋減壓閥連接方式：螺紋連接	螺紋減壓閥形式：彈簧式	螺紋減壓閥主要功能：起減壓保護作用
螺紋減壓閥使用介質：水工業管道	螺紋減壓閥材質：不銹鋼	螺紋減壓閥標準：機械部標準或定做非

支管式減壓閥連接尺寸

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75

減壓閥調壓步驟

1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥

2、慢慢開啟減壓閥前的閘閥至全開；

3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊

4、螺母鎖緊打開減壓閥后閘閥

5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。

減壓閥訂貨注意事項：

減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關.感謝您訪問我們的網站
