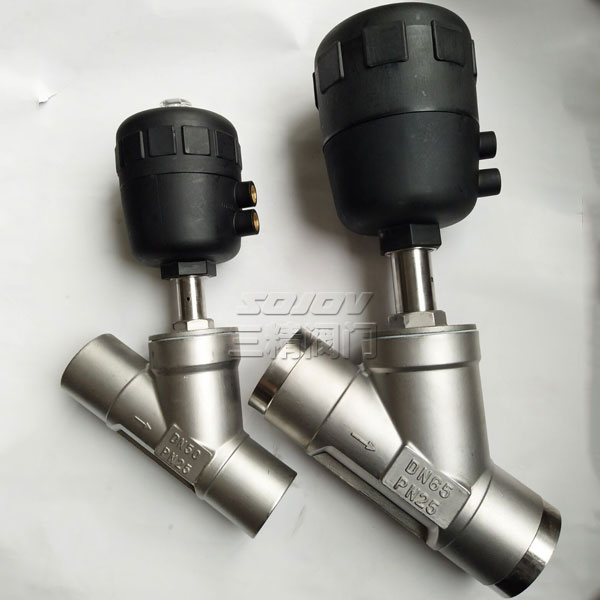

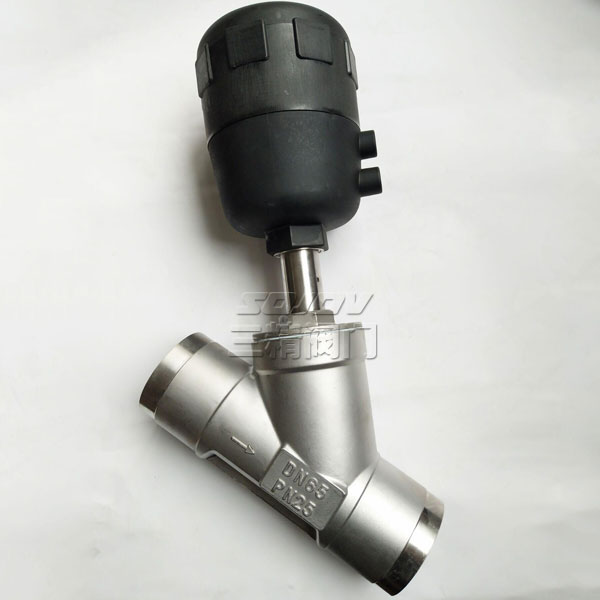

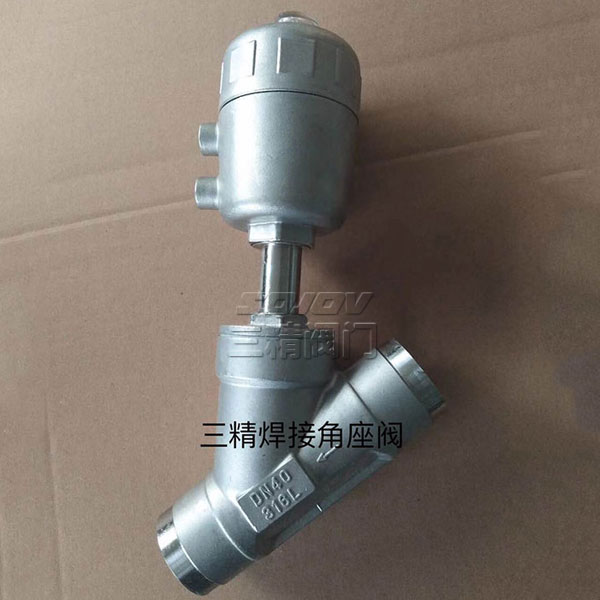

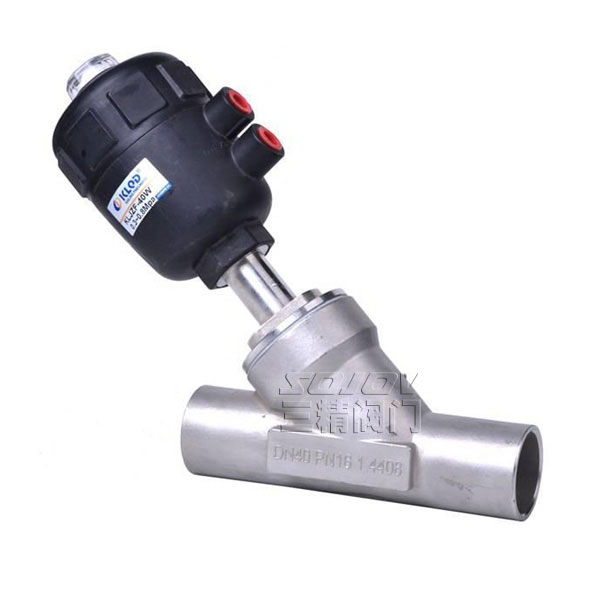

塑料頭焊接角座閥
塑料頭焊接角座閥廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。
產品詳情
塑料頭焊接角座閥概述
塑料頭焊接角座閥廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。
塑料頭焊接角座閥應用選項參數
| 控制形式 | 直動式 | 閥體 | 不銹鋼CF8M |
| 結構 | 角座閥 | 閥芯材料 | 不銹鋼 |
| 接口 | G1/2-G2 | 閥座密封 | PTEF |
| 粘度 | 600mm2/s | 活塞密封 | FKM/NBR |
| 介質溫度 | PTFE:-10℃~+180℃ | 安裝 | 任何位置 |
| 環境溫度 | -10℃~+60℃ | 控制介質 | 空氣 中性 氣體 蒸汽 |
氣缸材質：不銹鋼/聚酰胺 閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）
選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥
塑料頭焊接角座閥鏈接尺寸數據
| DN | L | T | f | D | D1 | D2 | H | A | B | n-￠d | 執行器 |
| 15 | 120 | 14 | 2 | 95 | 65 | 40 | 145 | 185 | 62 | 4-14 | 50 |
| 20 | 130 | 14 | 2 | 105 | 75 | 50 | 155 | 188 | 62 | 4-14 | 50 |
| 25 | 140 | 14 | 2 | 115 | 85 | 60 | 158 | 198 | 62 | 4-14 | 50 |
| 32 | 150 | 16 | 2 | 135 | 100 | 70 | 195 | 225 | 76 | 4-18 | 63 |
| 40 | 180 | 16 | 2 | 145 | 110 | 80 | 205 | 240 | 76 | 4-18 | 63 |
| 50 | 195 | 16 | 2 | 160 | 125 | 92 | 208 | 255 | 76 | 4-18 | 63 |
| 65 | 230 | 18 | 2 | 185 | 145 | 92 | 220 | 270 | 96 | 4-18 | 80 |
| 80 | 250 | 18 | 2 | 195 | 160 | 92 | 262 | 290 | 114 | 8-18 | 100 |
| 100 | 280 | 18 | 2 | 215 | 180 | 115 | 292 | 320 | 114 | 8-18 | 100 |
塑料頭焊接角座閥主要零部件
| 名稱 | 材料 | 名稱 | 材料 |
| 閥體 | CF8M | 鎖緊螺母 | Hpb59-1 |
| 六角螺母 | 1Cr18Ni9Ti | 指示桿 | Hpb59-1 |
| 閥芯密封墊 | PTFE | 常閉彈簧 | 65Mn-D |
| 閥芯體 | OCr178Ni12Mo2 | 缸體 | CF8M |
| 閥體密封墊 | FKM | 頂蓋 | PC |
| 連接 | CF8M | Y型圈 | FKM |
| 閥桿 | OCr178Ni12Mo2 | O型圈 | NBR |
| 閥桿密封套 | PTFE | 閥蓋 | CF8M |
| 閥桿密封圈 | PTFE | 含油軸承 | |
| 壓緊密封墊 | PTFE | 墊圈 | Hpb59-1 |
| 彈簧擋圈 | 活塞環 | FKM | |
| 密封彈簧 | 65Mn-D | 活塞 | Hpb59-1 |
塑料頭焊接角座閥主要鏈接尺寸參數
|
口
英寸
|
內孔
mm
|
KV值
m3/h
|
最大工作
壓力
|
要求最小
氣源壓力
|
執行機構
尺寸mm
|
流向 |
| G3/8 | 13 | 3.7 | 0-16 | 4.0 | 40 | 閥座上方 |
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 閥座上方 |
| G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 | 閥座上方 |
| G1 | 25 | 19.0 | 0-16 | 2.0 | 63 | 閥座上方 |
| G11/4 | 32 | 27.5 | 0-16 | 2.0 | 63 | 閥座上方 |
| G11/2 | 40 | 42.0 | 0-16 | 2.0 | 63 | 閥座上方 |
| G2 | 50 | 52.0 | 0-16 | 2.0 | 63 | 閥座上方 |
| G21/2 | 65 | 77.0 | 0-14 | 1.6 | 80 | 閥座上方 |
