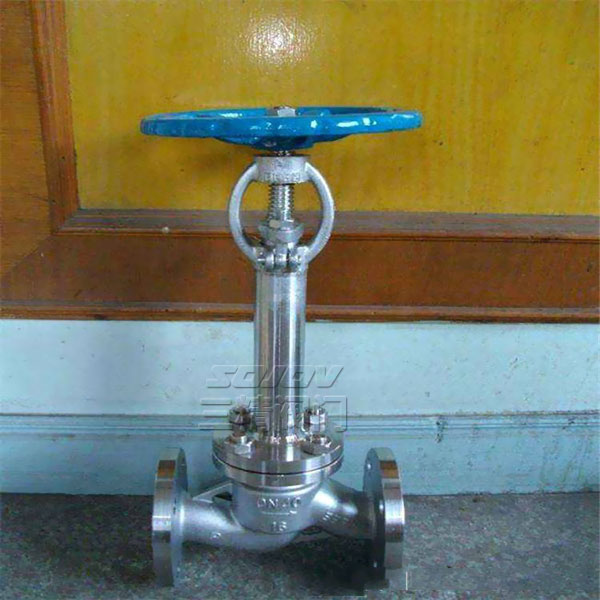

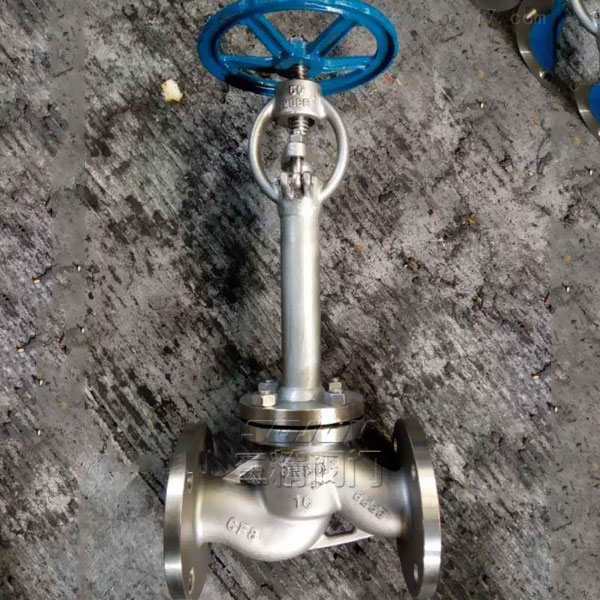

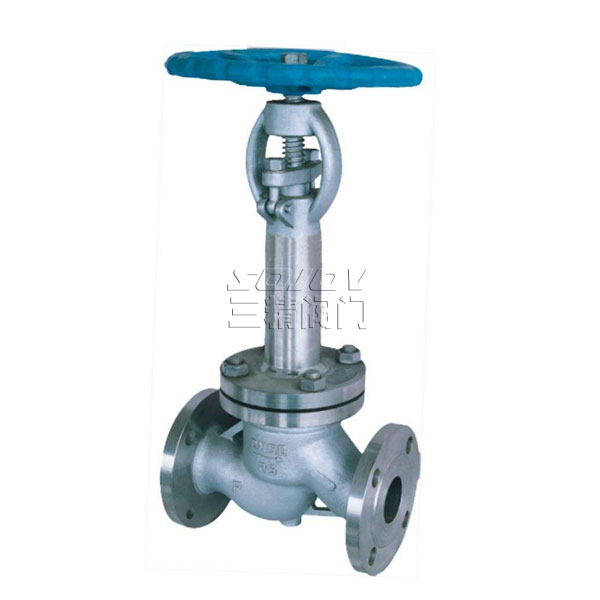

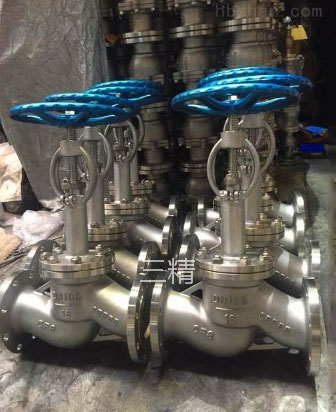

DJ41Y低溫截止閥
型號：DJ41Y
口徑：15MM-300MM
使用壓力：1.6MPA -16MPA
連接方式：法蘭連接
操作方式：手動
使用功能：起開關作用
使用介質：氨、液氮丙烷、液化天然氣
材質：低溫鋼.低溫不銹鋼
制造標準：機械部標準或定做非標
產品詳情
低溫截止閥
|
低溫截止閥型號：DJ41Y |
低溫截止閥口徑：15MM-300MM |
低溫截止閥使用壓力：1.6MPA -16MPA |
|
低溫截止閥連接方式：法蘭連接 |
低溫截止閥操作方式：手動 |
低溫截止閥使用功能：起開關作用 |
|
低溫截止閥使用介質：氨、液氮丙烷、液化天然氣 |
低溫截止閥材質：低溫鋼.低溫不銹鋼 |
低溫截止閥制造標準：機械部標準或定做非標 |
低溫截止閥主要選用材料表
| 零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 | 支架 |
| 材料 |
A352-LCB A352-LC3 A351-CF8 |
A182-F304 | 聚四氟乙烯 | A216-WCB |
低溫截止閥主要性能范圍
| 型號 |
壓力級 （磅級） |
常溫試驗壓力Ps(MPa) |
低溫密 封試驗 壓力 Ps(MPa) |
工作溫度及適用介質 | ||||
| 殼體 | 密封（氣） | 上密封 | ||||||
| DJ40Y-150（Lb） | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃氨、液氮丙烷 | -101℃乙烯二氧化碳 | -196℃；甲烷液化天然氣 |
| DJ40Y-300（Lb） | 300 | 7.5 | 0.6 | 5.5 | 1.0 | |||
| DJ40Y-600（Lb） | 600 | 15 | 0.6 | 11 | 1.0 | |||
低溫截止閥執行標準
低溫截止閥設計與制造：JB/T7749-95
低溫截止閥結構長度：GB/T12221-89
低溫截止閥連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
低溫截止閥檢驗與試驗：JB/T7749-95
低溫截止閥性能參數
|
型號
|
DJ41Y-16
|
DJ41Y-16P
|
DJ41Y-25
|
DJ41Y-25P
|
DJ41Y-40
|
DJ41Y-40P
|
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
4.0
|
||||
|
適用溫度（℃）
|
-45
|
-101
|
-196
|
||||
|
適用介質
|
液化天然氣、乙烯、丙烯等低溫介質
|
||||||
|
材料
|
閥體、閥蓋
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
閥瓣、閥座
|
鉻鎳鋼＋鈷鉻鎢
|
||||||
|
閥桿
|
鉻鎳鋼
|
||||||
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
