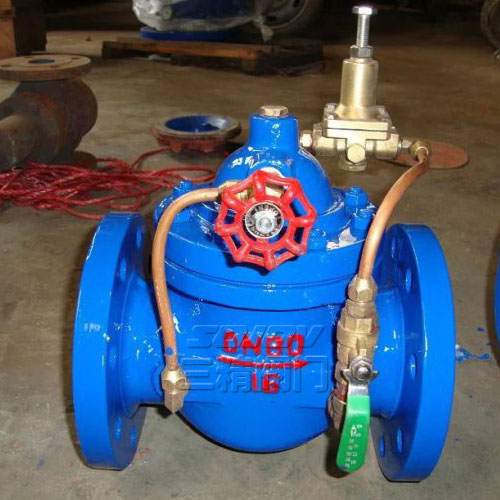

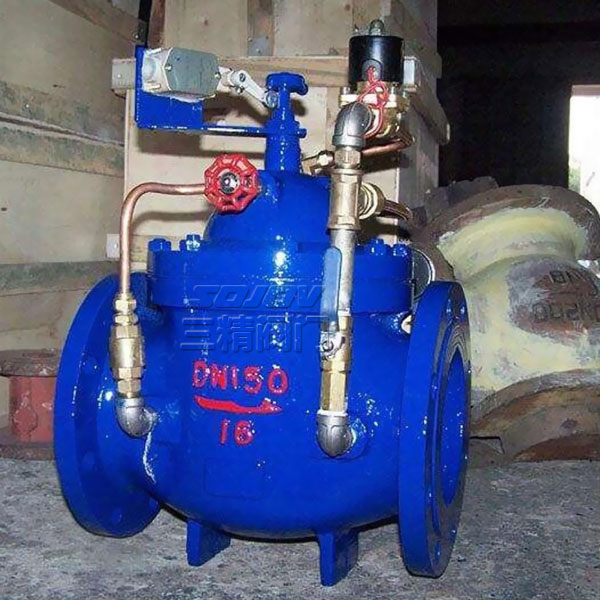

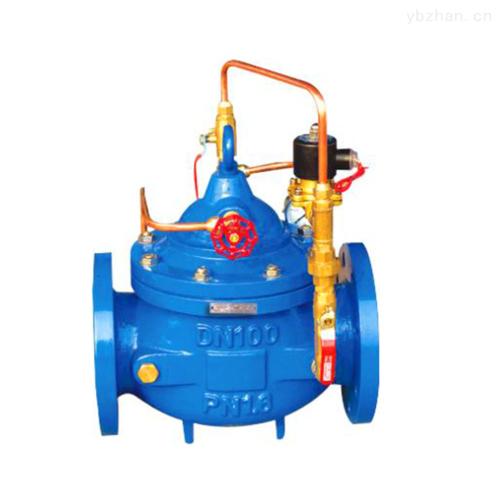

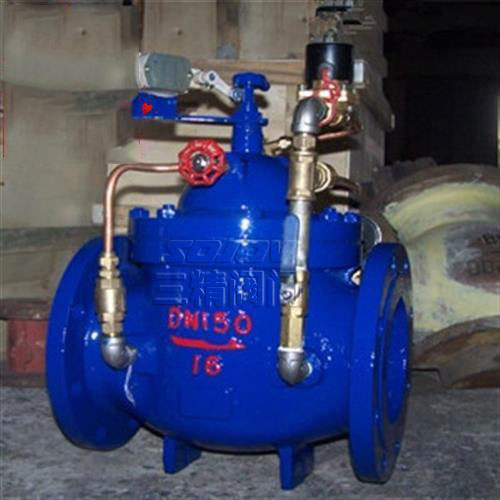

700X水泵控制閥
品牌：三精閥門
型號：700X
公稱通徑：DN50～600mm
壓力等級：PN1.0、PN1.6、PN2.5
工作溫度：0℃～80℃
密封試驗：1.1倍公稱壓力
殼體試驗：1.5倍公稱壓力
產品詳情
700X水泵控制閥產品概述
700X型 PN10~PN25 水泵控制閥安裝于水泵出水口處，在水泵停止運轉前，先行關閉主要閥到90%左右，當水泵停止運轉時，再次關閉剩余的10%，可有效地保護水泵，防止水錘、水擊聲以及水泵倒轉。700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉�？煞乐顾N現象發生。本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
700X水泵控制閥產品特點
1、水泵控制閥呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘河水擊聲;
2、防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉;
3、使用壽命長，安裝、維修方便;
4、適用于工礦、企業、高層建筑中由水泵直接供水及生活用水管網系統。
700X水泵控制閥工作原理
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
700X水泵控制閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不銹鋼 |
700X水泵控制閥產品用途
1、700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。3、水泵需停止工作時，先由進口壓使主閥關閉90后，水泵停止運轉。剩余10由回水關閉�？煞乐顾N現象發生。
3、本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。
4、是水泵出口的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
5、本系列水泵控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程、及城市供水工程。
700X水泵控制閥主要技術參數
|
公稱壓力（Mpa） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
最高進口壓力（MPa） |
出口可調壓力（MPa） |
適用介質 |
介質溫度（℃） |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |

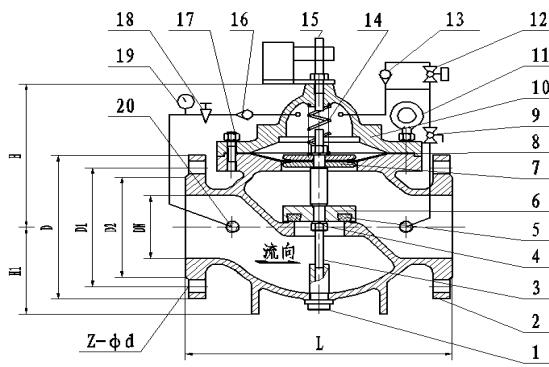

700X水泵控制閥主要外形尺寸
| 公稱通徑DN(mm) | D1 | D2 | N-φD | L | H | |||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 235 | 125 | 4-19 | 203 | 160 | |||
| 65 | 282 | 145 | 4-19 | 216 | 180 | |||
| 80 | 282 | 160 | 8-19 | 241 | 200 | |||
| 100 | 320 | 180 | 8-19 | 292 | 270 | |||
| 125 | 325 | 210 | 8-19 | 330 | 310 | |||
| 150 | 400 | 240 | 8-23 | 356 | 320 | |||
| 200 | 410 | 295 | 8-23 | 12-23 | 450 | 370 | ||
| 250 | 450 | 350 | 355 | 12-23 | 12-28 | 500 | 430 | |
| 300 | 460 | 400 | 410 | 12-23 | 12-28 | 560 | 480 | |
| 350 | 520 | 460 | 470 | 16-28 | 16-28 | 620 | 525 | |
| 400 | 580 | 515 | 525 | 16-28 | 16-31 | 700 | 580 | |
| 450 | 640 | 565 | 585 | 20-28 | 20-31 | 780 | 635 | |

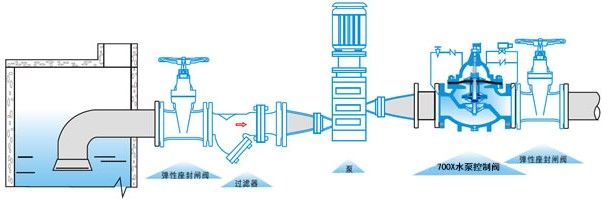

700X水泵控制閥安裝示意圖
700X水泵控制閥安裝與維護
1、主閥應安裝于水池或高水位水塔的進水管上，最佳安裝方式是水平安裝在管線上閥蓋朝上，其它安裝方式也可達到操作功能。要注意主閥體外的流向標示箭頭，依方向安裝，安裝后應確保沒有管路應力作用在閥體及閥內部件上。2、安裝前要徹底清除管道內的雜物，通水前要徹底沖洗管路系統。
3、主閥前要裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于維修。
4、試水時要慢慢開啟主閥前的閘閥慢慢增加壓力，同時注意閥體外的控制管路是否漏水。
5、主閥導管上微型過濾器要定期2～3個月清洗一次。
