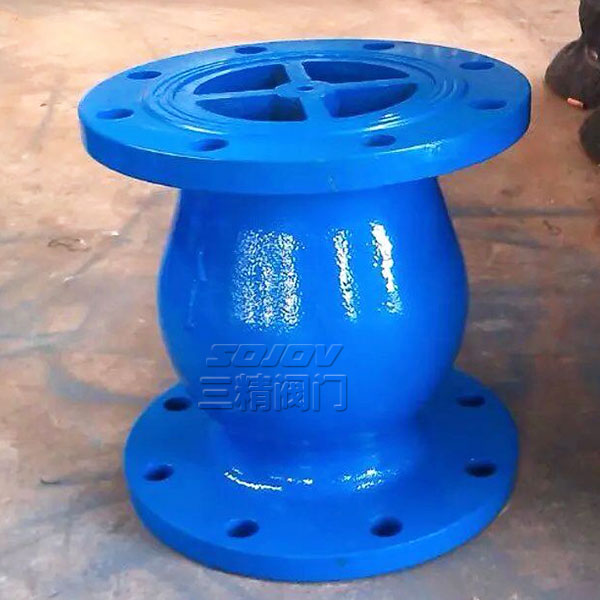

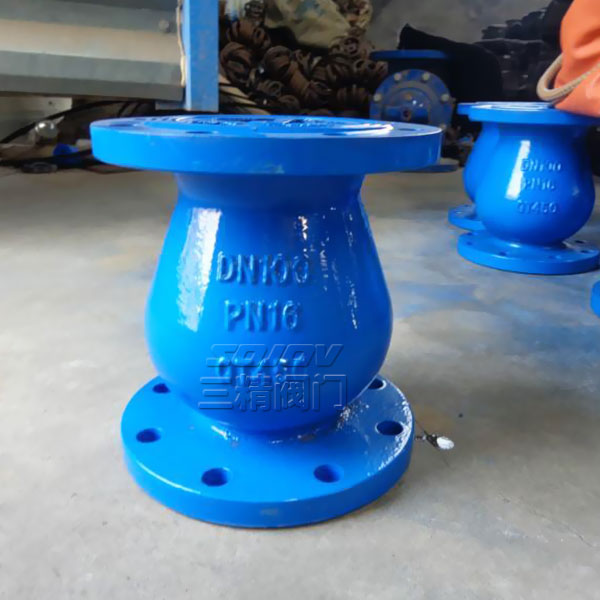

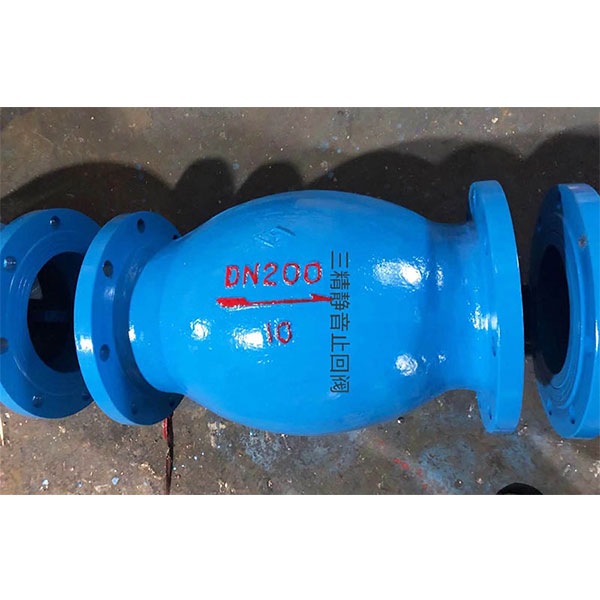

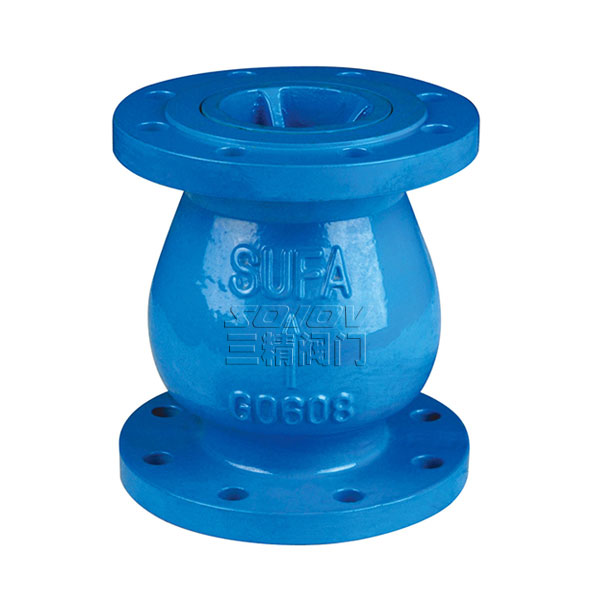

HC42X靜音式止回閥
HC42X靜音式止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。
產品詳情
HC42X靜音式止回閥概述
該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。
HC42X靜音式止回閥主要技術參數
| 公稱壓力 | 1.0 | 1.6 | 2.5 |
| 最高一作壓力 | 1.0 | 1.6 | 2.5 |
| 密封試驗壓力 | 1.1 | 1.76 | 2.75 |
| 殼體試驗壓力 | 1.5 | 2.4 | 3.75 |
| 適用介質 | 水 | ||
| 介質溫度 | X＜80℃， T≤150℃， H≤200℃ | ||
HC42X靜音式止回閥主要外形尺寸
| 公稱通徑 | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
| 300 | 550 |
| 350 | 572 |
| 400 | 600 |
| 450 | 650 |
| 500 | 700 |
HC42X靜音式止回閥主要零件材料
| 零件名稱 | 材料 |
| 閥體、導流體 | 鑄鐵、鑄鋼 |
| 閥座、軸瓦、閥瓣、軸 | 青銅或不銹鋼 |
| 彈簧 | 不銹鋼 |
