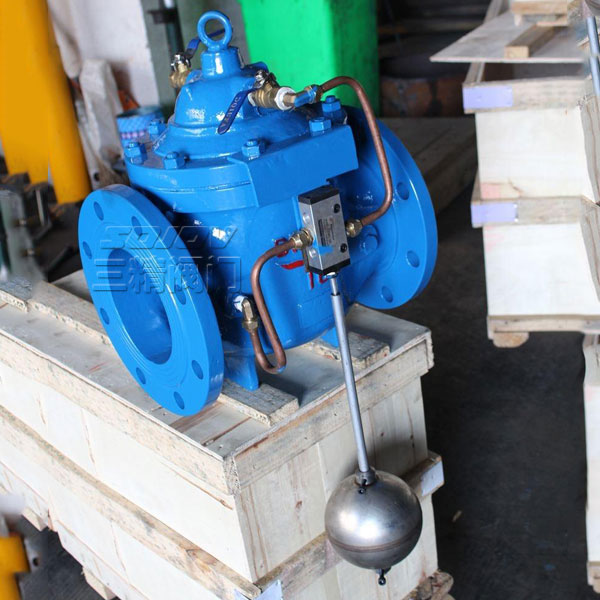

100D定水位閥產品概述

100D定水位閥是一種隔膜是調節水箱和水塔液面高度的閥門。定水位閥由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水;當液面低于社定位置時水泵自動啟動供水。定水位閥動作平穩，有效防止開泵水錘和停泵水錘的產生，避免管道產生過高的壓力。定水位閥適用于水箱、水塔的自動供水系統。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。

100D定水位閥結構及用途

100D定水位閥用于水池或水塔的自動供水系統，當液面水位達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水，當液面低于設定位置時水泵自動啟動供水，有效防止停泵產生水錘，避免管路產生過高壓力，100S角式排泥閥控制靈敏，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠，使用壽命長。

100D定水位閥設計選用要點

1、工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

2、根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

3、閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

4、工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

5、管路采用法蘭連接時，應采用法蘭連接的水力控制閥;管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。

6、水利控制閥應設置在介質單向流動的管路上。

7、水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

8、接水力控制閥管段不 應有氣堵 、氣阻現象。在管網高位置 等存氣段 應設置自動排氣閥。

9、閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

10、閥門安裝前應做強度和嚴密性試驗。

11、閥門的強度和嚴密性試驗應符合以下規定。

100D定水位閥工作原理

當管道從進水端進水使水位達到高水位時，浮球?qū)чy打開進入主閥的控制通道，控制室內的壓力增大，使主閥關閉。當水位下降到低水位時，浮球?qū)чy關閉進入主閥的控制通道，并使控制室與大氣相通，控制室內不能形成壓力，則進入主閥盤下面的進口壓力將主閥托起，打開主閥盤向水箱或水池大量供水。

100D定水位閥主要技術參數

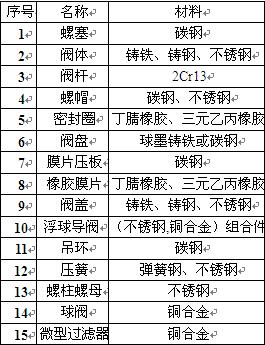

100D定水位閥產品參數

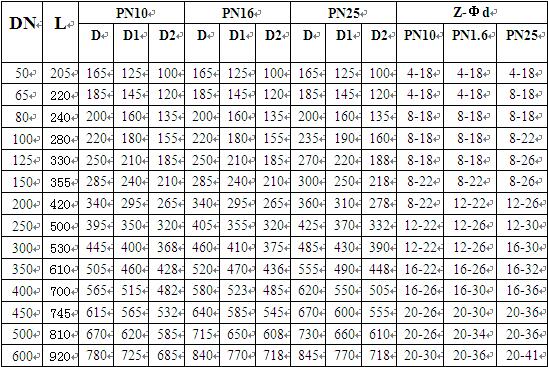

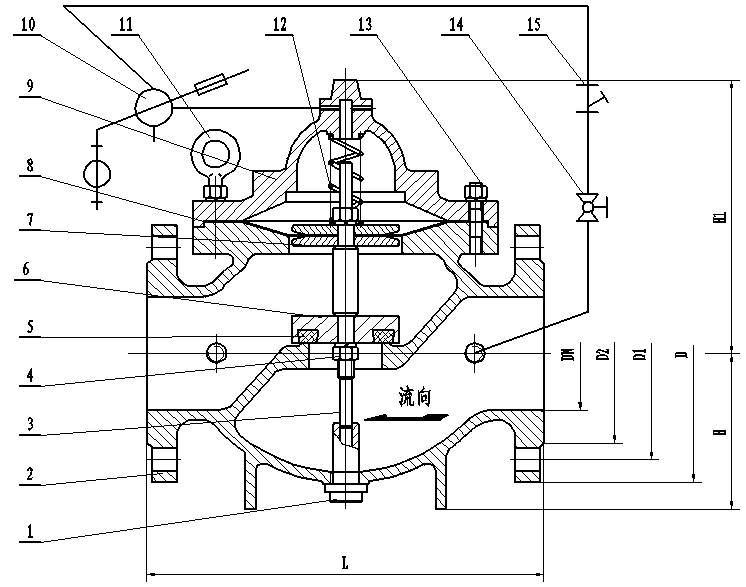

100D定水位閥主要外形及連接尺寸
