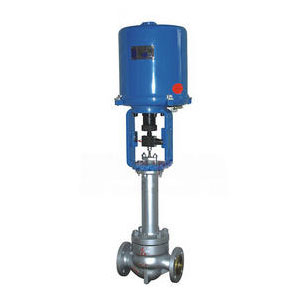

電動波紋管調節閥
品牌：三精閥門
閥門型號：ZDSBWG
通徑規格：DN25～DN300mm
結構形式：直通鑄造球型閥
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN16、PN40、PN64
適用溫度：波紋管密封型-40～+350℃
應用范圍：氣體、導熱油、高真空系統的場合
產品特點：雙重密封，結構緊湊，安全可靠性更好
產品詳情
電動波紋管調節閥概述
電動波紋管密封調節閥采用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止放射性物質或貴重物質外漏，或保持高真空。常用于對閥桿密封要求嚴格的場合，如用于高真空的場合和核工業中。
電動波紋管調節閥特點
電動波紋管調節閥上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，這種調節閥完全克服了填料密封閥，通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管一填料雙重密封結構，安全可靠性更好，因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質，自動控制系統中得到廣泛應用。
電動波紋管調節閥參數
| 閥體 | |||
| 形 式 | 直通鑄造球型閥 | ||
| 公稱通徑 | 25、32、40、50、65、80、100、125、150、200、250、300mm | ||
| 公稱壓力 | PN16、40、64bar | ||
| 法蘭標準 | GB/T9113、 JB/T79等 | ||
| 材 料 | 鑄鋼( WCB)、不銹鋼（304、316、316L）等 | ||
| 上 閥 蓋 | 波紋管密封型：-40-350℃ | ||
| 閥蓋形式 | 螺栓壓緊式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 | ||
| 閥內組件 | |||
| 閥芯型式 | 單座、籠式、套筒型閥芯 | ||
| 流量特性 | 等百分比特性和線性特性 | ||
| 材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 | ||
電動波紋管調節閥執行機構
| 主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
| 防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||
| 環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||
