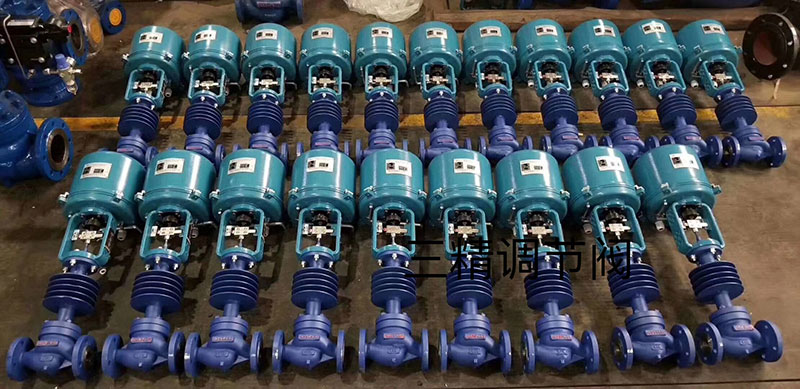

電子式電動調節閥特點及主要零件材料
時間：2022/6/7 9:46:43 來源：三精閥門 瀏覽數：4304
電子式電動調節閥具有不平衡力很小，允許壓差大，流通能力大閥芯雙導向，因此，特適用大壓差、開啟壓損小、關閉泄漏量要求不太嚴格的工藝參數調節系統。廣泛的應用于化工、冶冷、電力、輕工，建材等部門的生產過程控制中。是在及系列基礎上發展設計出來的，其技術參數較高，性能指標優越，輸出力、線性度、使用壽命、抗振性能均比 系列指標高。體積小，重量輕。其可調零機構突破了傳統模式，使結構簡化可靠性更高，并提高了線性精度。
電子式電動調節閥特點
1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
5、伺服放大器采用深度動態負反饋，可提高自動調節精度。
6、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
7、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
8、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
電子式電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
電子式電動調節閥主要技術參數
|
公稱通徑DN(mm) （閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
單座 |
硬密封：IV級軟密封：VI級 |
|||||||||||||
|
套筒 |
硬密封：II級軟密封：VI級 |
||||||||||||||
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信號范圍（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
電關式電開式 |
||||||||||||||
|
使用環境溫度（℃） |
電動調節閥：-20~70℃伺服放大器：0~50℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤95% 伺服放大器：≤85% |
||||||||||||||
|
電源電壓 |
220V 50Hz 380V 50Hz 24AC/DC |
||||||||||||||
