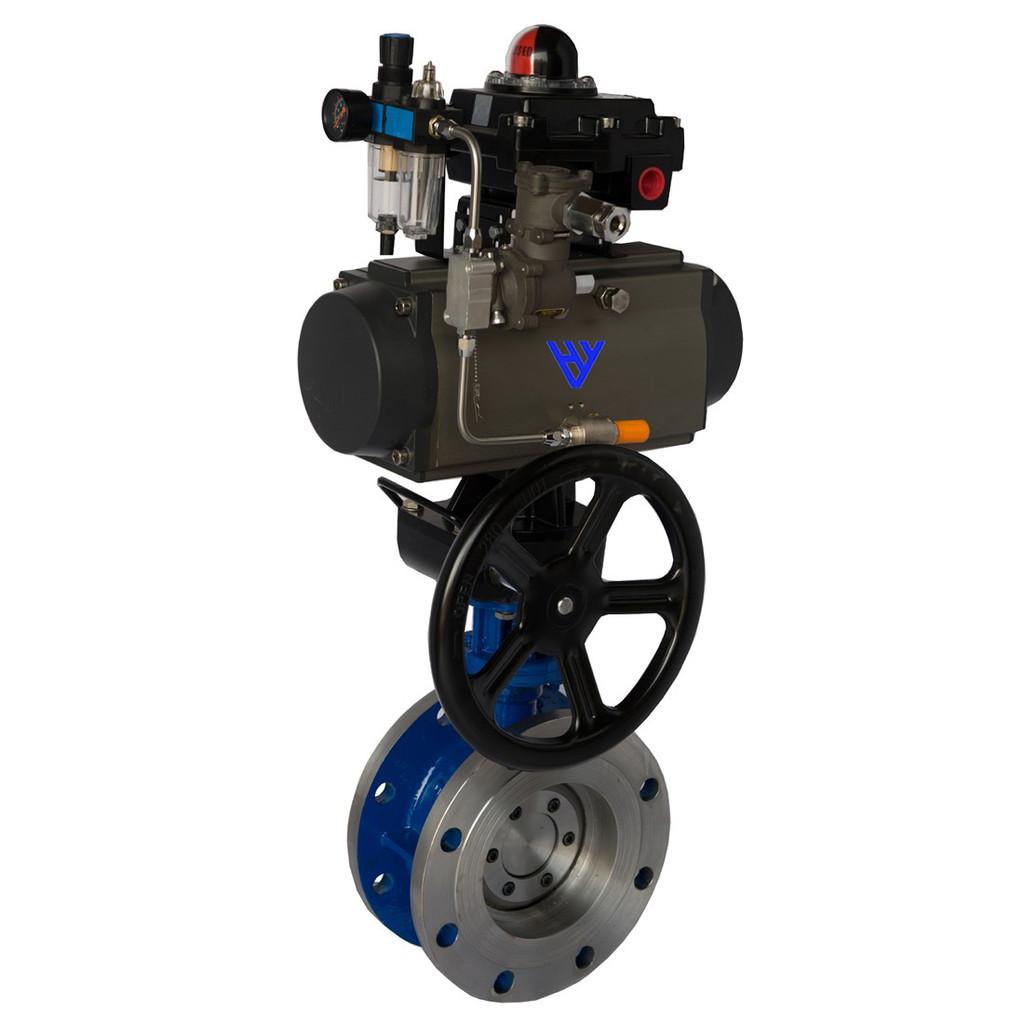

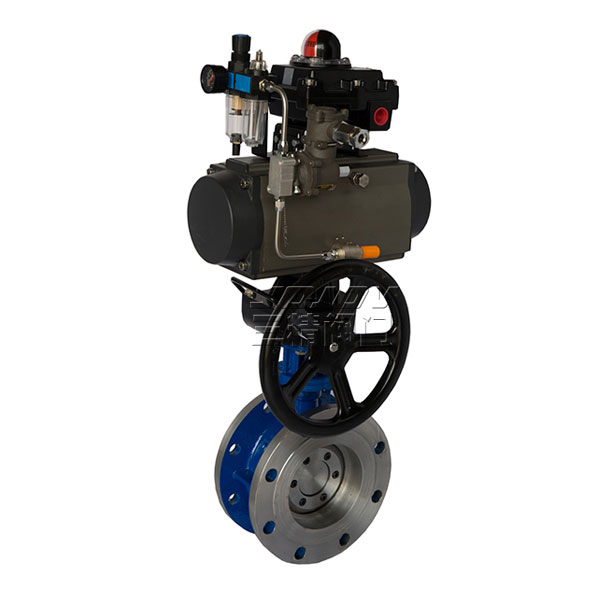

D643H氣動法蘭硬密封蝶閥

型號：D643H

公稱通徑：50MM-1000MM

使用壓力：1.6MPA -2.5MPA

連接方式：法蘭連接

形式：氣動

主要功能：起開關作用

使用介質：水油品蒸汽

材質：鑄鋼不銹鋼

標準：機械部標準或定做非標

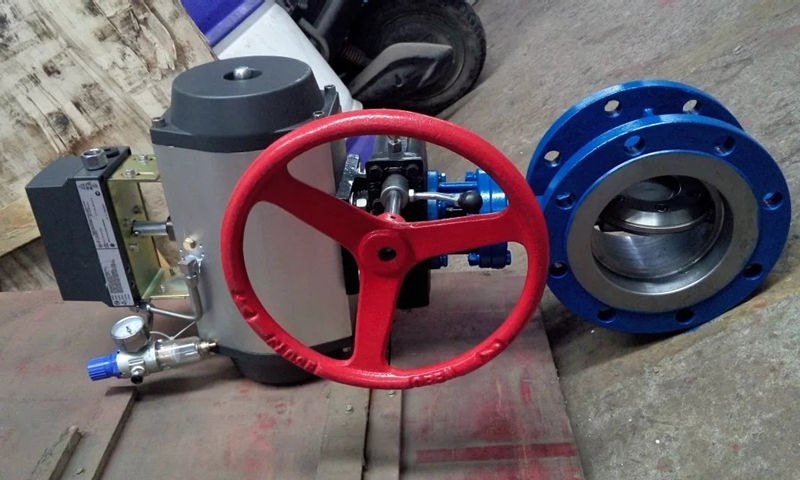

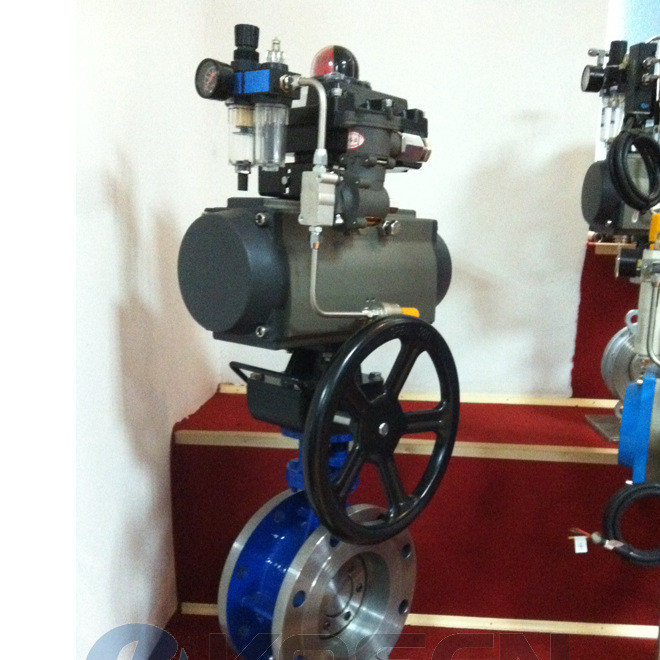

產品樣本下載蝶閥系列實物圖產品小樣圖

下一個[D363H/W對焊式硬密封蝶閥]上一個：[D673H氣動對夾式硬密封蝶閥]

產品詳情

氣動法蘭式金屬硬密封蝶閥概述

D373H對夾式金屬硬密封蝶閥又叫翻板閥,是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。對夾式金屬硬密封蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

氣動法蘭式蝶閥型號：D643H	氣動法蘭式蝶閥公稱通徑：50MM-1000MM	氣動法蘭式蝶閥使用壓力：1.6MPA -2.5MPA
氣動法蘭式蝶閥連接方式：法蘭連接	氣動法蘭式蝶閥形式：氣動	氣動法蘭式蝶閥主要功能：起開關作用
氣動法蘭式蝶閥使用介質：水油品蒸汽	氣動法蘭式蝶閥材質：鑄鋼不銹鋼	氣動法蘭式蝶閥標準：機械部標準或定做非標

D643H氣動法蘭式金屬硬密封蝶閥尺寸

公稱通徑 DN	外形尺寸						連接尺寸
	L		H	D643H			PN0.6MPa			PN1.0MPa
	短	長	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	140	110	4-14	165	125	4-18
65	112	170	115	625	245	72	160	130	4-14	185	145	4-18
80	114	180	120	645	245	72	190	150	4-18	200	160	8-18
100	127	190	138	675	355	92	210	170	4-18	220	180	8-18
125	140	200	164	715	355	92	240	200	8-18	250	210	8-18
150	140	210	175	800	355	92	265	225	8-18	285	240	8-22
200	152	230	208	850	250	170	320	280	8-18	340	295	8-22
250	165	250	243	925	250	170	375	335	12-18	395	350	12-22
300	178	270	283	1035	450	220	440	395	12-22	445	400	12-22
350	190	290	310	1070	450	220	490	445	12-22	505	460	16-22
400	216	310	340	1190	450	280	540	495	16-22	565	515	16-26
450	222	330	380	1250	650	280	595	550	16-22	615	565	20-26
500	229	350	410	1295	650	280	645	600	20-22	670	620	20-26
600	267	390	470	1455	850	380	755	705	20-26	780	725	20-30
700	292	430	550	1585	850	380	860	810	24-26	895	840	24-30
800	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33
900	330	510	710	1965	1250	380	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2015	1250	380	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2250	1250	380	1405	1340	32-33	1455	1380	32-39
1400	530	710	920				1630	1560	36-36	1675	1590	36-42
1600	600	790	1085				1820	1760	40-36	1915	1820	40-48
1800	670	870	1230				2045	1970	44-39	2115	2020	44-48
2000	760	950	1350				2265	2180	48-42	2325	2230	48-48

D643H氣動法蘭式金屬硬密封蝶閥

公稱通徑 DN	外形尺寸						連接尺寸
	L		H	D643H			PN1.6MPa			PN2.5MPa
	短	長	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	165	125	4-18	165	125	4-18
65	112	170	115	625	245	72	185	145	4-18	185	145	8-18
80	114	180	120	645	245	72	200	160	8-18	200	160	8-18
100	127	190	138	675	355	92	220	180	8-18	235	190	8-22
125	140	200	164	715	355	92	250	210	8-18	270	220	8-26
150	140	210	175	800	355	92	285	240	8-22	300	250	8-26
200	152	230	208	850	250	138	340	295	12-22	360	310	12-26
250	165	250	243	925	250	170	405	355	12-26	425	370	12-30
300	178	270	283	1035	450	170	460	410	12-26	485	430	16-30
350	190	290	310	1070	450	220	520	470	16-26	555	490	16-33
400	216	310	340	1190	450	220	580	525	16-30	620	550	16-36
450	222	330	380	1250	650	280	640	585	20-30	670	600	20-36
500	229	350	410	1290	650	280	750	650	20-33	730	660	20-36
600	267	390	470	1455	850	380	840	770	20-36	845	770	20-39
700	292	430	550	1585	850	380	910	840	24-36	960	875	24-42
800	318	470	640	1700	1250	380	1025	950	24-39	1085	990	24-48
900	330	510	710	1865	1250	380	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2015	1250	380	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2250	1250	380	1485	1390	32-48	1530	1420	32-56
1400	530	710	920				1685	1590	36-48	1755	1640	36-62
1600	600	790	1085				1930	1820	40-56	1975	1860	40-62
1800	670	870	1230				2130	2020	44-56	2195	2070	44-70
2000	760	950	1350				3685	2230	48-62	2425	2300	48-70

D643H-40氣動法蘭式金屬硬密封蝶閥

公稱通徑 DN	外形尺寸						連接尺寸
	L		H	D643H			PN4.OMPa
	短	長	H	H2	A2	B2	D	D1	Z-d
50	108	150	112	605	355	92	165	125	4-18
65	112	170	115	625	355	92	185	145	8-18
80	114	180	120	645	355	92	200	160	8-18
100	127	190	138	675	550	138	235	190	8-22
125	140	200	164	715	550	138	270	220	8-26
150	140	210	175	800	550	138	300	250	8-26
200	152	230	208	850	550	138	375	320	12-30
250	165	250	243	925	450	220	450	385	12-33
300	178	270	283	1035	450	220	515	450	16-33
350	190	290	310	1070	650	280	580	510	16-36
400	216	310	340	1190	650	280	660	585	16-39
450	222	330	380				685	610	20-39
500	229	350	410				755	670	20-42

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
