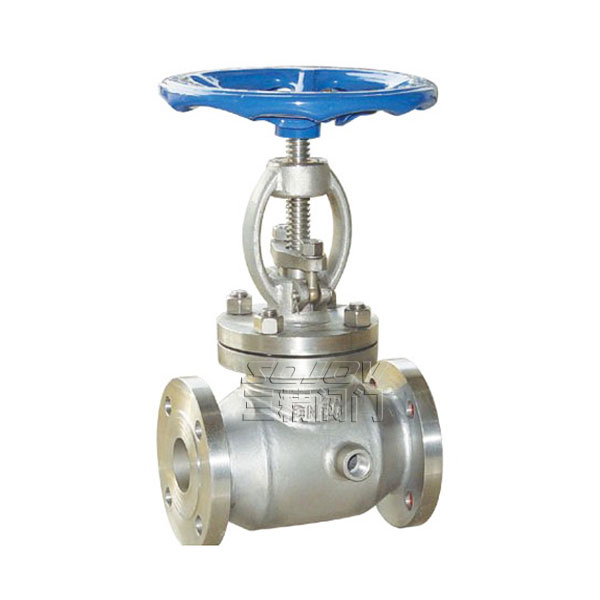

BJ41W保溫截止閥
型號：BJ41W
公稱通徑：15MM-300MM
使用壓力：1.6MPA -6.4MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：耐腐蝕介質
材質：不銹鋼
標準：機械部標準或定做非標
產品詳情
BJ41W保溫截止閥概述
保溫截止閥，是主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，是BJ45W直流夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。保溫截止閥被廣泛應用于石油、化工、冶金、制藥等各類系統中。
|
保溫截止閥型號：BJ41W |
公稱通徑：15MM-300MM |
使用壓力：1.6MPA -6.4MPA |
|
連接方式：法蘭連接 |
保溫截止閥形式：手動 |
主要功能：起開關作用 |
|
使用介質：耐腐蝕介質 |
保溫截止閥材質：不銹鋼 |
標準：機械部標準或定做非標 |
BJ41W保溫截止閥產品性能規范
|
型號 |
公稱壓力PN(MPa) |
試驗壓力 |
適用溫度 |
適用介質 |
保溫套壓力(MPa) |
|
|
殼體 |
密封 |
|||||
|
BJ41W-16P、R、C |
1.6 |
2.4 |
1.8 |
≤350 |
硝酸類 |
≤1.0 |
|
BJ41W-25P、R、C |
2.5 |
3.8 |
2.8 |
≤350 |
硝酸類 |
≤1.0 |
BJ41W保溫截止閥主要尺寸表
|
型號 |
公稱通徑DNmm |
尺寸 |
||||||||||||||||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-Φd |
H |
Do |
2-G |
||||||||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
170 |
3/8 |
||||||||||||
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
190 |
3/8 |
|||||||||||||
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
205 |
3/8 |
|||||||||||||
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
270 |
1/2 |
|||||||||||||
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
310 |
1/2 |
|||||||||||||
|
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
358 |
1/2 |
|||||||||||||
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
373 |
1/2 |
|||||||||||||
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
435 |
1/2 |
|||||||||||||
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
500 |
1/2 |
|||||||||||||
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
614 |
1/2 |
|||||||||||||
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
674 |
1/2 |
|||||||||||||
|
200 |
600 |
335 |
295 |
264 |
26-3 |
12-23 |
818 |
818 |
1/2 |
|||||||||||||
|
250 |
730 |
405 |
355 |
320 |
30-3 |
12-25 |
949 |
969 |
1/2 |
|||||||||||||

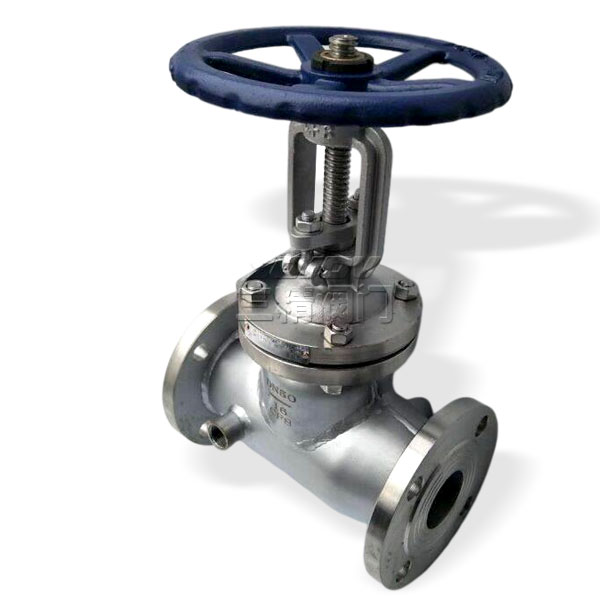

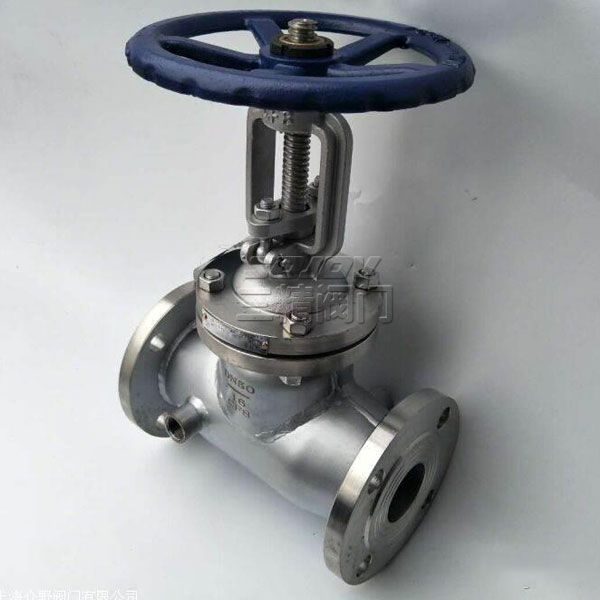

保溫閥門結構簡介
保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。
保溫閥門作用原理
保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。
保溫閥門分類

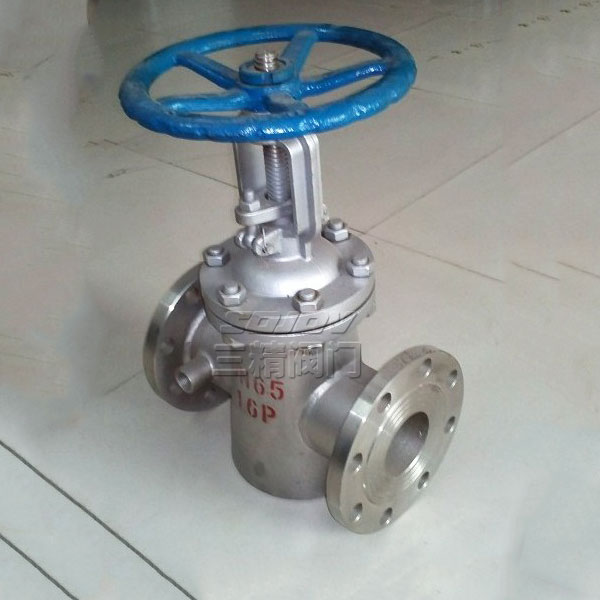

三精閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。
保溫閥門標準
閘閥：設計與制造【GB12234】
旋塞閥：設計制造標準【GB/T 22130】
截止閥：設計制造標準【GB/T 12234】
球閥：設計制造標準【GB/T12224、ASME B 16.34】
