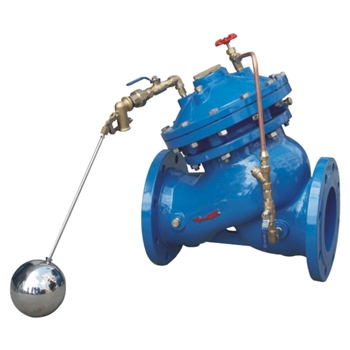

F745X隔膜式遙控浮球閥
品牌：三精閥門
產品名稱：隔膜式遙控浮球閥
產品型號：F745X
公稱通徑：DN40～DN1600
結構形式： 活塞式
工作壓力： 1.0MPa～2.5MPa
連接方式： 法蘭
適用溫度： -20oC～+80oC
功能作用： 控制水位
閥體材質： 鑄鐵、鑄鋼、不銹鋼、黃銅
適用介質： 水、污水、給排水等
產品詳情
F745X遙控浮球閥概述
F745X遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導控制關閉進水口停止供水;當水位下降后，主閥由浮球導閥控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾;隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。
F745X遙控浮球閥結構特點
F745X遙控浮球閥由主閥和浮球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采取膜片式或活塞式兩類結構。接管系統由浮球閥、球閥和接管組成。F745X遙控浮球閥直接利用浮球導閥進行液面控制，不需要其它裝置和能源，結構簡單，維護保養簡便，控制不受水壓影響，液面控制準確度高，密封可靠。
F745X遙控浮球閥工作原理
當管道從進水端給水時，由于球閥、浮球閥是常開的，水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池，主閥控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室水壓升高推動主閥關閉，供水停止。當水池水面下降后，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
F745X遙控浮球閥工作特點
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，保持合適關閉力，密封壽命和可靠性高。
2、操作方便，無需為閥門另配電控系統。閥門隨液面高度變化自動開啟和關閉。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
F745X遙控浮球閥功能與用途
本閥門安裝在水塔、水池的進口端管路上，完成保持水塔、水池液面的規定高度的功能。F745X遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。
F745X遙控浮球閥主要零件材料
|
材料 |
|
|
閥體 |
HT200 QT450 |
|
閥瓣 |
HT200 QT450 |
|
閥蓋 |
QT450 HT200 |
|
閥桿 |
2Cr13 |
|
隔膜 |
腈綸簾線襯丁晴膠 |
F745X遙控浮球閥性能參數
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
F745X遙控浮球閥 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
F745X遙控浮球閥外形和連接尺寸
|
公稱通徑DN(mm) |
尺寸 |
|
L |
|
|
50 |
203 |
|
65 |
216 |
|
80 |
241 |
|
100 |
292 |
|
125 |
330 |
|
150 |
356 |
|
200 |
457 |
|
250 |
533 |
|
300 |
610 |
|
350 |
686 |
|
400 |
762 |
|
450 |
864 |
|
500 |
914 |
|
600 |
1067 |
|
700 |
1300 |
|
800 |
1450 |
