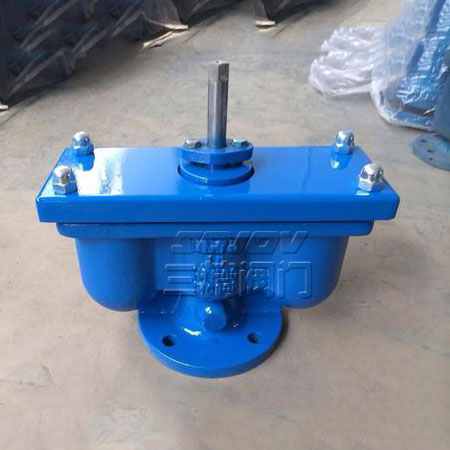

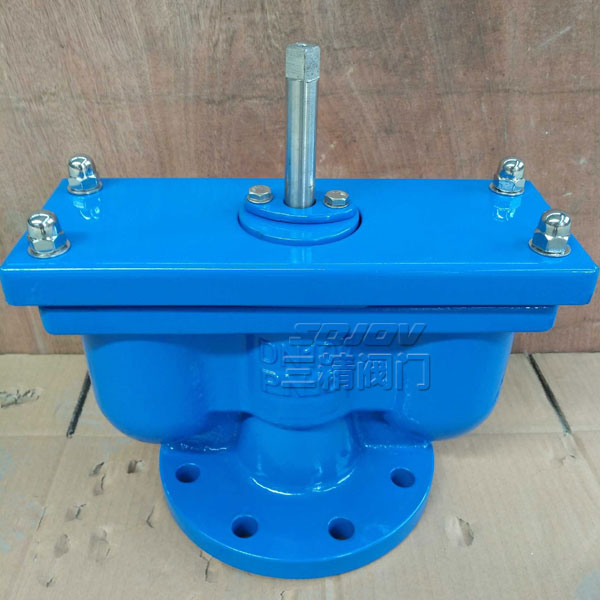

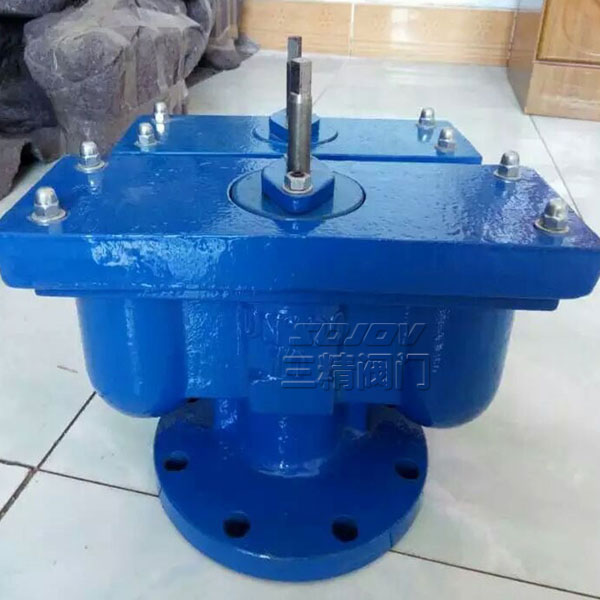

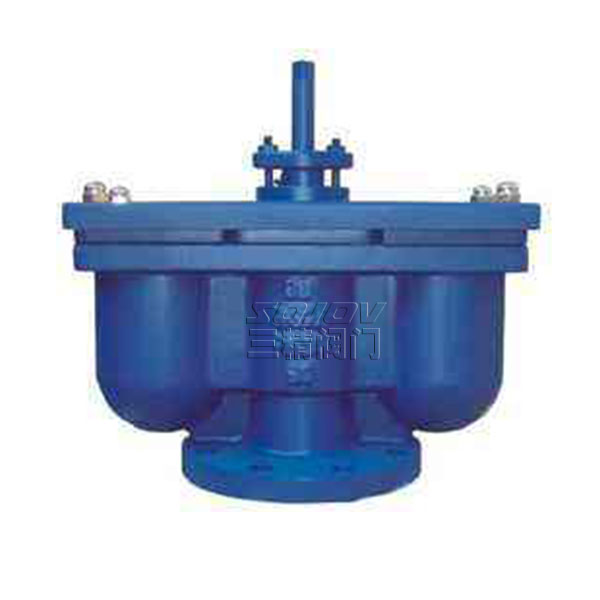

QB2X系列雙口排氣閥
QB2X雙口排氣閥適用于介質為水的管道上，作為排除管道內氣體的設備，以提高輸水設備的效率和保護管道不致變形、破裂，是管道必備之設備。
產品詳情
QB2X系列雙口排氣閥概述
QB2X雙口排氣閥適用于溫度不超過100℃的水，熱水管道上使管道內的空氣全部排出。
QB2X系列雙口排氣閥用途
QB2X雙口排氣閥適用于介質為水的管道上，作為排除管道內氣體的設備，以提高輸水設備的效率和保護管道不致變形、破裂，是管道必備之設備。
QB2X系列雙口排氣閥產品特點
能夠排除管道中的氣體，減少阻力，節約能源；當管道負壓時本產品能自動吸入空氣防止管道破裂；浮球為不銹鋼，使用壽命長，安全可靠。QB2X系列雙口排氣閥連接尺寸
| 公稱通徑 | 主要尺寸 | ||||
|---|---|---|---|---|---|
| D | H | H1 | L | 適用介質 | |
| 40 | 145 | 355 | 215 | 370 | 水 |
| 50 | 160 | 355 | 215 | 370 | 水 |
| 75 | 195 | 360 | 225 | 430 | 水 |
| 100 | 215 | 360 | 225 | 430 | 水 |
| 150 | 280 | 380 | 230 | 510 | 水 |
| 200 | 335 | 430 | 320 | 680 | 水 |
| 300 | 390 | 540 | 360 | 825 | 水 |
QB2X系列雙口排氣閥技術參數
使用介質：清水
介質溫度：常溫
殼體強度、試驗壓力：1.5Mpa
浮球密封試驗壓力：0.05～1.1Mpa
閥體材料：灰鑄鐵HT200
浮球材料：不銹鋼
法蘭連接標準：GB/T12741.6-98
試驗標準：Q/YFC01-2003
QB2X系列雙口排氣閥操作原理
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。
