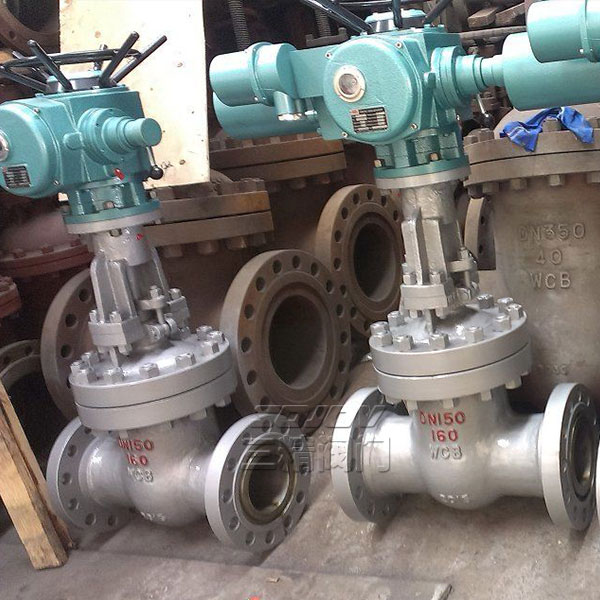

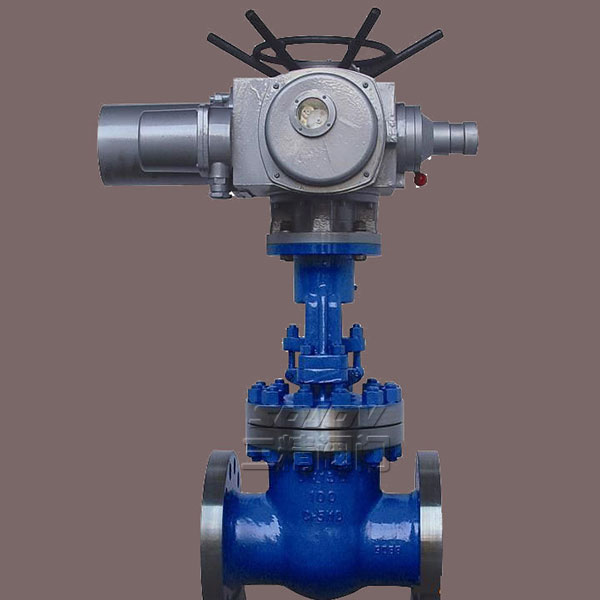

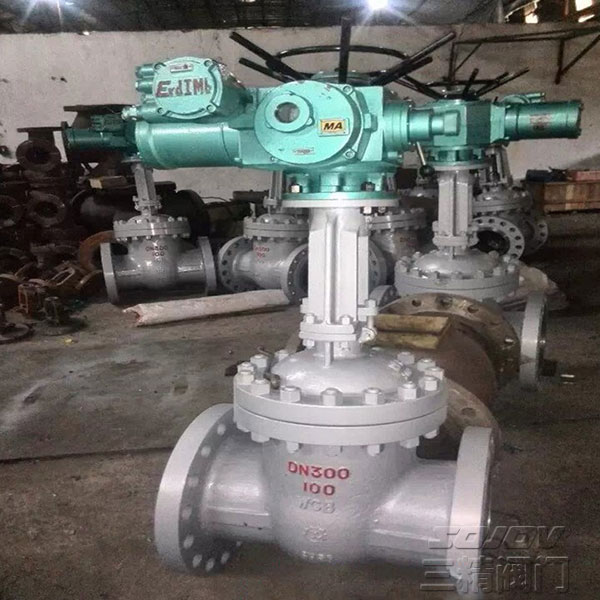

Z941Y電動高壓閘閥
品牌：三精閥門
閥門型號：Z941Y，Z941W
通徑規格：DN50～DN600
結構形式：直通式
閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公稱壓力：PN100-PN250
適用溫度：-29℃～550℃
應用范圍：油品、蒸汽、石油、化工、火力電站
產品特點：使用安全可靠，硬度高，抗擦傷，耐腐蝕，使用壽命長
產品詳情
電動高壓閘閥概述
電動高壓閘閥屬整體直通鑄造(鍛造)閥，由高壓閘閥與電動執行器組成，中部采用閥蓋連接，閥體材料為鉻鉬釩鋼，密封圈材料有低碳鋼或者柔性石墨316絲（網），在高溫高壓工況下具有良好的密封性能，電動高壓閘閥適用于工作壓力在10MPa~25MPa，溫度≤550℃的介質工況當中，廣泛應用于水、蒸汽、油品、過熱蒸汽的管道上。
電動高壓閘閥標準規范
結構長度：GB/T12221
法蘭尺寸：JB79
檢驗與試驗：JB/T9092
碳鋼：GB/T12229
不銹鋼：GB/T12230
防護等級：IP55(可定制IP67)
隔爆標志：ExdⅡBT4
環境溫度：-20～+60℃
環境濕度：≤90%

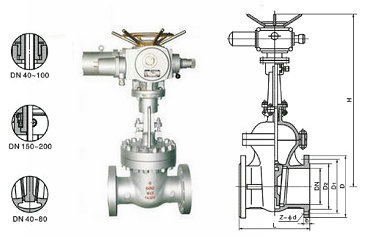

電動高壓閘閥結構特點
1、閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。
2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封.此結構維修方便，節約費用，閥瓣互換性較好。
3、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
4、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。
電動高壓閘閥技術參數
| 公稱通徑 | DN50～DN600（mm） |
| 公稱壓力 | PN10-25.0Mpa |
| 連接方式 | 法蘭式，焊接式 |
| 控制方式 | 電動控制（電源驅動） |
| 溫度范圍 | -29℃～550℃ |
| 電源電壓 | 交流380V（或220V），50Hz（可定制60Hz） |
| 閥體材質 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 手動功能 | 可配手輪 |
