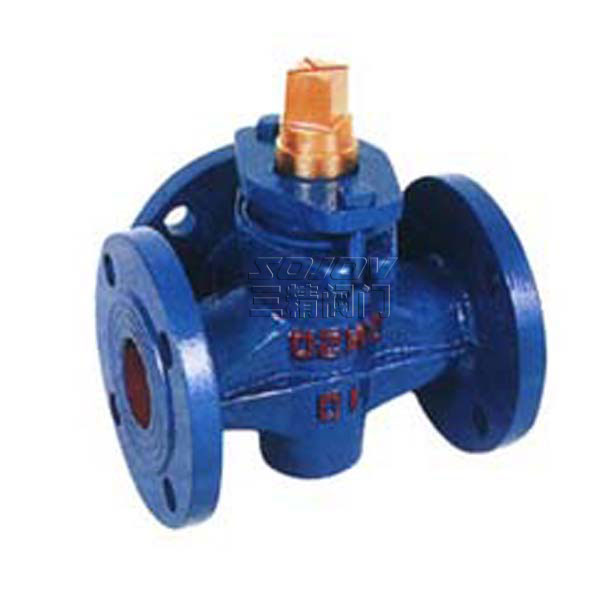

X44T-1.0三通銅芯旋塞閥
X44T-1.0三通銅芯旋塞閥的適用介質：水、蒸氣、油品。三通銅芯旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路。閥體材質有鑄鐵、鑄鋼、不銹鋼、銅等可適應不同管路情況。
產品詳情
X44T-1.0三通銅芯旋塞閥概述
X44T-1.0三通銅芯旋塞閥的適用介質有水、蒸氣、油品。三通銅芯旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路。閥體材質有鑄鐵、鑄鋼、不銹鋼、銅等可適應不同管路情況。
三通銅芯旋塞閥型號壓力介質溫度
|
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
|
殼體
|
密封
|
||||
|
X44T-1.0
|
1.0
|
1.5
|
1.1
|
水、蒸氣、油品
|
≤100
|
三通銅芯旋塞閥的尺寸說明
|
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
z-φd
|
□s
|
h
|
H
|
||
|
1.0
|
25
|
145
|
115
|
85
|
56
|
4╳φ14
|
17
|
38
|
133
|
|
32
|
170
|
135
|
100
|
78
|
4╳φ18
|
18
|
45
|
152
|
|
|
40
|
180
|
145
|
110
|
85
|
4╳φ18
|
24
|
55
|
212
|
|
|
50
|
200
|
160
|
125
|
100
|
4╳φ18
|
28
|
74
|
260
|
|
|
65
|
220
|
180
|
145
|
120
|
4╳φ18
|
32
|
82
|
295
|
|
|
80
|
250
|
195
|
160
|
135
|
4╳φ18
|
40
|
95
|
327
|
|
|
100
|
300
|
215
|
180
|
155
|
8╳φ18
|
45
|
135
|
425
|
|
|
125
|
350
|
245
|
210
|
185
|
8╳φ18
|
54
|
154
|
482
|
|
|
150
|
400
|
280
|
240
|
210
|
8╳φ23
|
62
|
172
|
512
|
|
|
200
|
450
|
335
|
295
|
265
|
8╳φ23
|
75
|
195
|
605
|
|
|
250
|
530
|
390
|
350
|
320
|
8╳φ23
|
85
|
230
|
660
|
|
|
300
|
580
|
440
|
400
|
368
|
8╳φ23
|
100
|
263
|
760
|
|
X44T-1.0三通銅芯旋塞閥的主要零件材料
|
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
|
X44T-1.0
|
鑄鐵
|
鑄銅
|
鑄鐵
|
油浸石棉盤根
|
