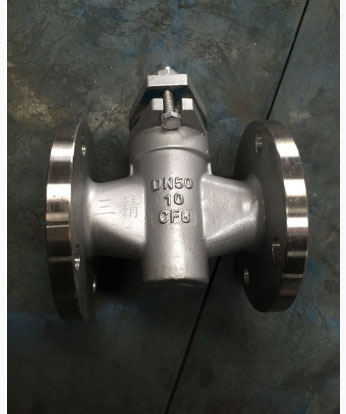

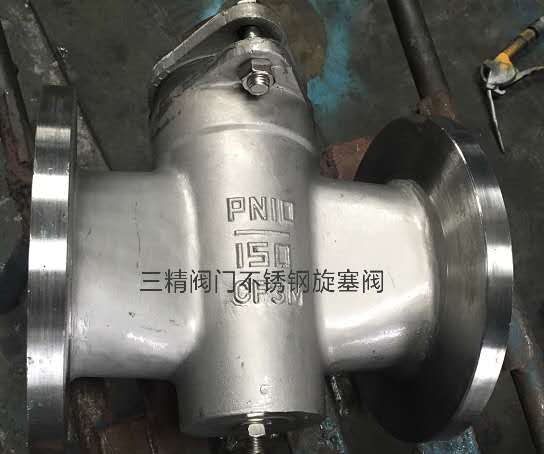

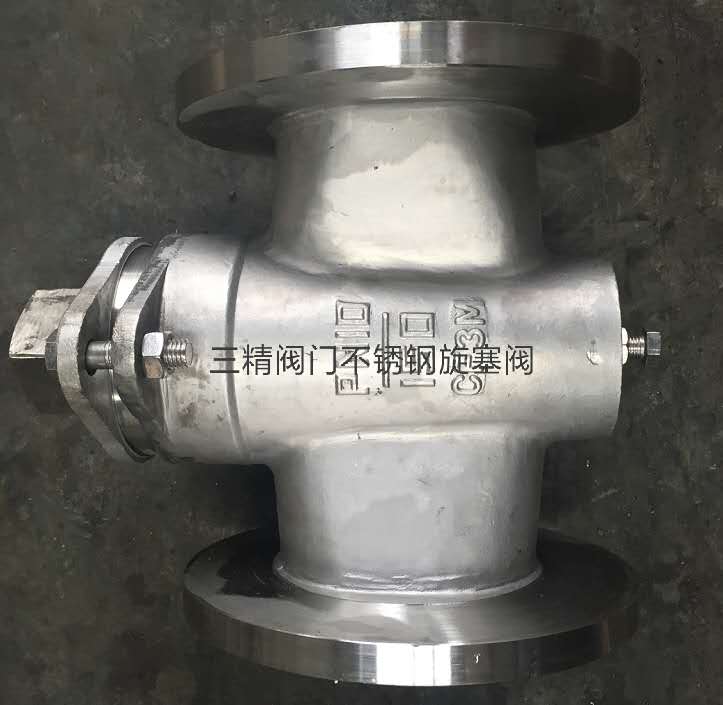

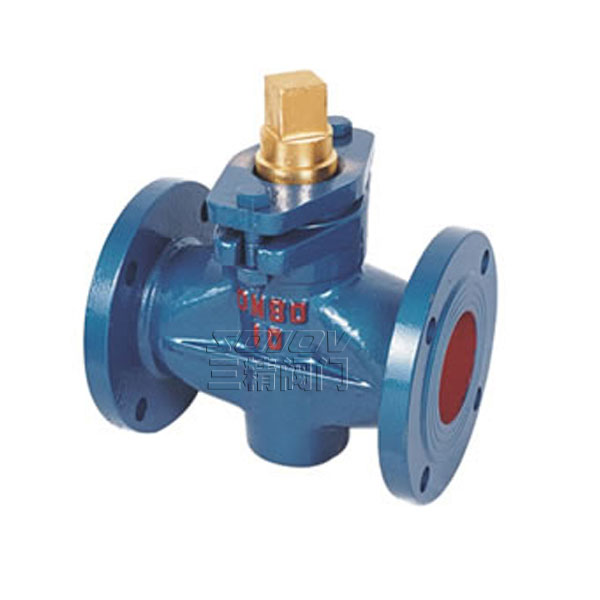

X43H二通鑄鋼旋塞閥
產品詳情
產品概述
旋塞閥是用帶通孔的旋塞做為啟閉件，通過旋塞的旋動實現關閉的閥門，具有密封性能好，使用壽命長，具有進出端同時密封的優點。襯里旋塞基本類型有兩種：X44系列三通旋塞閥和X43系列三通旋塞閥。
旋塞閥結構特點
1、旋塞閥閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。2、旋塞閥雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3、旋塞閥塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。
4、旋塞閥整個密封過程可近似認為與管道內壓力無關。
5、旋塞閥PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。
旋塞閥設計規范
遵循GB/T12240，API 599，API 6D標準 三、驅動方式 手動、蝸輪傳動、電動
X43W-1.0C二通鑄鋼旋塞閥型號壓力介質
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體 |
密封 |
||||
|
X43W-1.0C |
1.0 |
1.5 |
1.1 |
煤氣、油品 |
≤200 |
X43W-1.0C二通鑄鋼旋塞閥型號尺寸
|
型號 |
公稱通徑 |
尺寸 |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
z-φd |
□s |
h |
H |
||
|
X43W-1.0C |
15 |
80 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
14 |
26 |
99 |
|
20 |
90 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
14 |
34 |
124 |
|
|
25 |
110 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
17 |
38 |
133 |
|
|
32 |
115 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
18 |
45 |
152 |
|
|
40 |
150 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
26 |
55 |
212 |
|
|
50 |
170 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
3 |
26 |
8-φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
3 |
24 |
8-φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
3 |
30 |
12-φ23 |
100 |
263 |
760 |
|
