ZCM煤氣電磁閥
產品詳情
ZCM煤氣電磁閥
|
煤氣電磁閥型號：ZCM |
煤氣電磁閥通徑：15MM-300MM |
煤氣電磁閥使用壓力：1.6MPA -2.5MPA |
|
煤氣電磁閥連接方式：法蘭連接 |
煤氣電磁閥操作形式：通電常開式常閉式 |
煤氣電磁閥主要功能：起開關作用 |
|
煤氣電磁閥使用介質：煤氣,氣體 |
煤氣電磁閥材質：WCB鑄鋼 |
煤氣電磁閥標準：機械部標準或定做非標 |
ZCM煤氣電磁閥產品特點及用途
ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
ZCM煤氣電磁閥型號規格說明
ZCM煤氣電磁閥結構及原理
本閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
ZCM煤氣電磁閥主要技術參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
工作介質
|
煤氣、天然氣等
|
|||||||||||||
|
介質溫度（℃）
|
≤60
|
|||||||||||||
|
公稱壓力（MPa）
|
1.0
|
|||||||||||||
|
工作壓差（MPa）
|
0～0.02
|
0～0.04
|
||||||||||||
|
電源電壓
|
AC220V其它規格可作特殊訂貨
|
|||||||||||||
|
使用壽命
|
按JB/T7352-94規定
|
|||||||||||||
|
額定流量系數（KV）
|
||||||||||||||
|
泄漏量（ml/min）
|
按JB/T7352-94·F規定
|
|||||||||||||
|
功耗（VA）
|
70
|
90
|
150
|
870
|
1100
|
3000
|
||||||||
|
防爆標志
|
dIIBT4
|
|||||||||||||
|
防爆證編號
|
CE991010
|
|||||||||||||
|
出線口接頭
|
內螺紋M20×1.5
|
|||||||||||||
|
環境溫度
|
-40～+60℃
|
|||||||||||||
ZCM煤氣電磁閥外形尺寸及連接形式
|
公稱通徑
DN |
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭連接
|
|||||||
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
N-d
|
|
|
15
|
148
|
92
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
148
|
92
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
148
|
110
|
1
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
182
|
120
|
11/4
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
182
|
140
|
11/2
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
192
|
162
|
2
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
|
|
|
324
|
250
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
80
|
|
|
|
335
|
270
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
100
|
|
|
|
475
|
320
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
125
|
|
|
|
516
|
360
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
150
|
|
|
|
540
|
400
|
285
|
240
|
211
|
24
|
3
|
8-Φ22
|
|
200
|
|
|
|
540
|
600
|
340
|
295
|
266
|
24
|
3
|
8-Φ22
|
|
250
|
|
|
|
610
|
750
|
395
|
350
|
319
|
26
|
3
|
12-Φ22
|
|
300
|
|
|
|
640
|
850
|
445
|
400
|
370
|
26
|
4
|
12-Φ22
|
ZCM煤氣電磁閥安裝須知
安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。
在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
普通型不能在爆炸危險場合使用。
在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
ZCM煤氣電磁閥使用保養
建議使用單位派專人負責使用保養。
電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開
關正常后方可投入使用。
電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超
過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
ZCM煤氣電磁閥訂貨須知
訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
電磁閥正常工作時的電壓為220,如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨

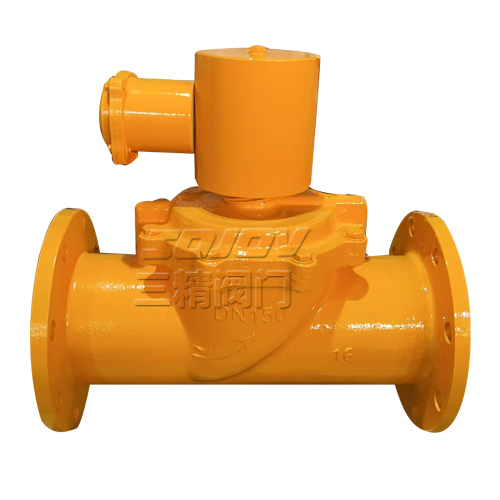

閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆罚?qǐng)選用防爆型電磁閥。（防爆型結構如下圖三）
