SD943H電動伸縮蝶閥
產品詳情

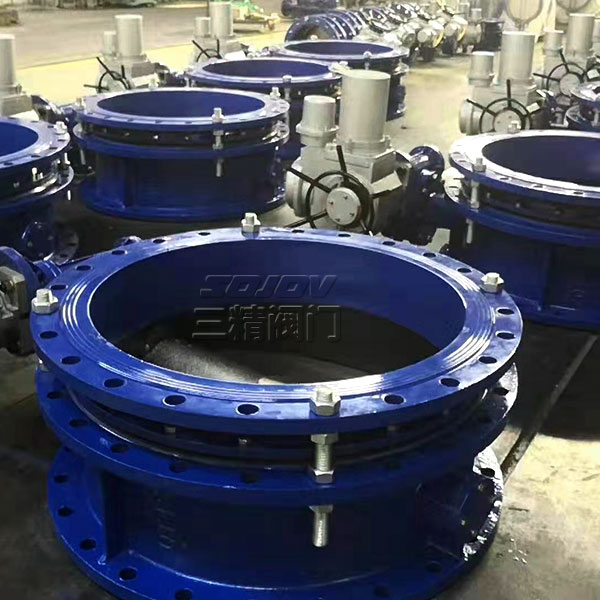

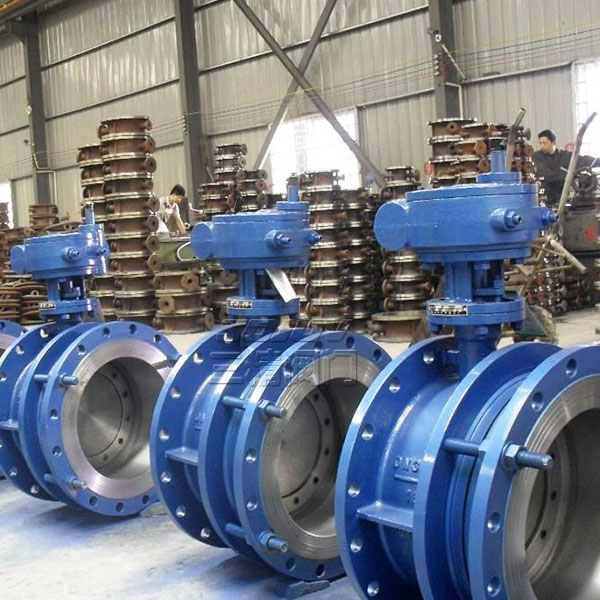

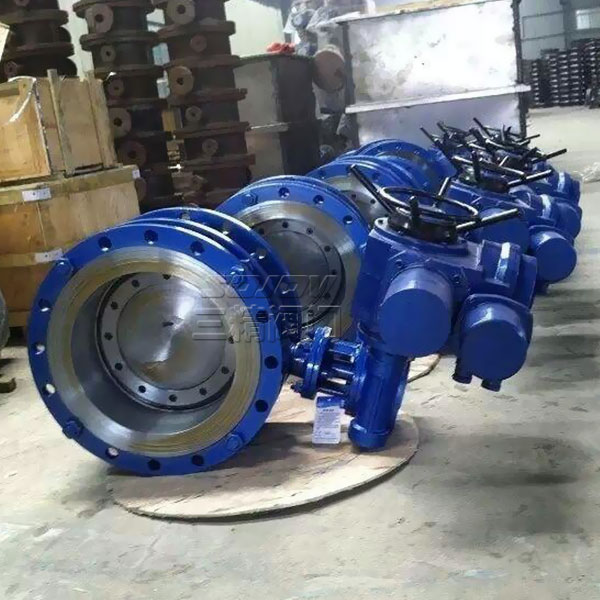

D943H電動伸縮蝶閥概述
|
電動伸縮蝶閥 型號：SD943H |
電動伸縮蝶閥 公稱通徑：50MM-1000MM |
電 動伸縮蝶閥 使用壓力：1.6MPA -2.5MPA |
|
電動伸縮蝶閥 連接方式：法蘭連接 |
電 動伸縮蝶閥 形式： 電動 |
電 動伸縮蝶閥 主要功能：起開關作用 |
|
電 動伸縮蝶閥 使用介質：水 油品 蒸汽 |
電 動伸縮蝶閥 材質：鑄鋼 不銹鋼 |
電 動伸縮蝶閥 標準：機械部標準或定做非標 |
電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
電動伸縮蝶閥采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
電動伸縮蝶閥法蘭連接尺寸
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
執行機構類型：CH系列特點：功能強勁:智能型、調節型、開關式。
體積小巧：體積僅相當于同類產品的35%左右。
使用方便：采用單相電源,接線簡單；采用獨創的球型凸出結構,使觀察更方便；免加油免點檢,防水防銹,任意角度安裝。保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

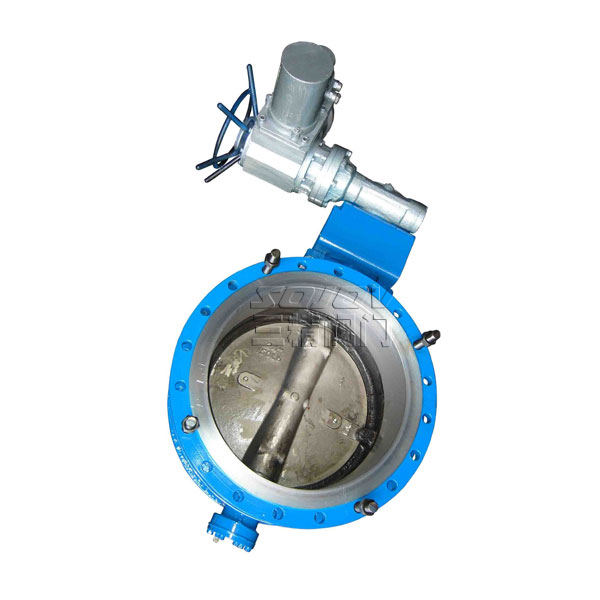

伸縮蝶閥.jpg "電動伸縮蝶閥")
SD943H電動伸縮蝶閥外形尺寸表
|
DN |
H1 |
H2 |
H3 |
最大 |
最小 |
伸縮 |
L1 |
L2 |
L3 |
L4 |
電動設置型號 |
|
mm |
|||||||||||
|
50 |
80 |
112 |
248 |
163 |
138 |
151 |
103 |
185 |
103 |
297 |
QB10-1 |
|
65 |
95 |
112 |
248 |
188 |
152 |
170 |
103 |
185 |
103 |
297 |
QB10-1 |
|
80 |
98 |
130 |
248 |
192 |
162 |
177 |
103 |
185 |
103 |
297 |
QB10-1 |
|
100 |
114 |
142 |
248 |
215 |
175 |
205 |
103 |
185 |
103 |
297 |
QB10-1 |
|
125 |
128 |
174 |
248 |
230 |
185 |
215 |
103 |
185 |
103 |
297 |
QB20-1 |
|
150 |
139 |
180 |
333 |
240 |
195 |
225 |
103 |
185 |
103 |
297 |
QB20-1 |
|
200 |
174 |
225 |
333 |
265 |
215 |
245 |
103 |
185 |
103 |
297 |
QB60-1 |
|
250 |
215 |
266 |
342 |
295 |
235 |
260 |
103 |
185 |
103 |
292 |
QB60-1 |
|
300 |
245 |
290 |
342 |
302 |
252 |
282 |
118 |
322 |
118 |
250 |
QB120-1 |
|
350 |
270 |
320 |
342 |
321 |
271 |
301 |
118 |
322 |
118 |
250 |
QB120-1 |
|
400 |
305 |
400 |
342 |
333 |
283 |
313 |
118 |
322 |
118 |
250 |
QB250-1 |
|
450 |
325 |
425 |
342 |
354 |
304 |
334 |
118 |
322 |
118 |
250 |
QB250-1 |
|
500 |
360 |
480 |
342 |
366 |
316 |
346 |
118 |
322 |
118 |
250 |
QB250-1 |
|
600 |
445 |
520 |
415 |
418 |
368 |
398 |
190 |
322 |
155 |
362 |
QB500-0.5 |
|
700 |
505 |
582 |
415 |
445 |
395 |
425 |
190 |
377 |
155 |
362 |
QB500-0.5 |
|
800 |
560 |
620 |
365 |
475 |
425 |
455 |
245 |
681 |
190 |
482 |
ZA60 |
|
900 |
630 |
715 |
365 |
505 |
455 |
485 |
245 |
766 |
268 |
370 |
ZA60 |
|
1000 |
680 |
760 |
365 |
515 |
465 |
495 |
245 |
766 |
268 |
370 |
ZA60 |
|
1200 |
795 |
905 |
396 |
562 |
512 |
542 |
245 |
879 |
268 |
405 |
ZA120 |
|
1400 |
900 |
1000 |
396 |
592 |
542 |
572 |
355 |
983 |
368 |
430 |
ZA120 |
|
1600 |
1110 |
1160 |
460 |
636 |
586 |
616 |
355 |
1121 |
368 |
500 |
ZA240 |
|
1800 |
1124 |
1247 |
460 |
680 |
630 |
660 |
355 |
1121 |
368 |
500 |
ZA240 |
|
2000 |
1292 |
1367 |
460 |
730 |
680 |
710 |
393 |
1204 |
435 |
530 |
ZA240 |
蝶閥訂貨主要事項：
蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
