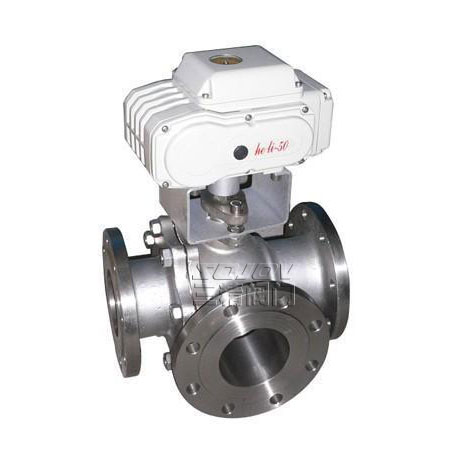

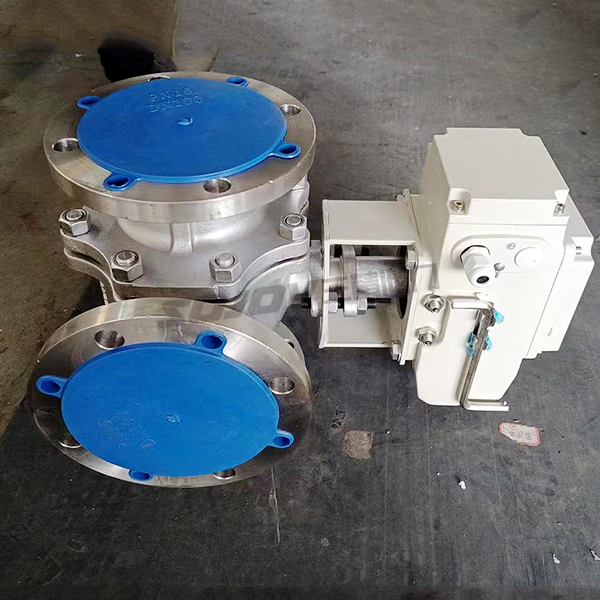

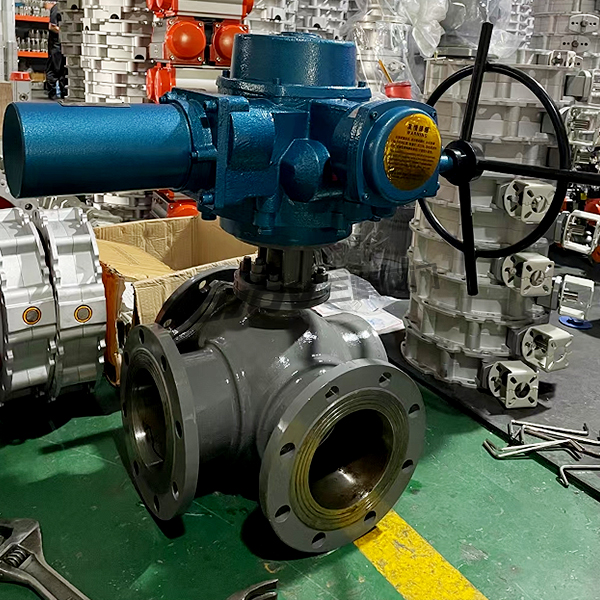

Q944F/Q945F電動三通球閥
型號：Q944F Q945F
通徑：25MM-250MM
使用壓力：1.6MPA -4.0MPA
連接方式：法蘭連接
操作操作方式：電動
主要功能：起開關作用
使用介質：水.油品.蒸汽
材質：鑄鋼.不銹鋼
標準：機械部標準或定做非標
產品詳情
電動三通球閥產品介紹
|
電動三通球閥型號：Q944F Q945F |
電動三通球閥 通徑：25MM-250MM |
電動三通球閥 使用壓力：1.6MPA -4.0MPA |
|
電動三通球閥 連接方式：法蘭連接 |
電動三通球閥 操作操作操作方式：電動 |
電動三通球閥 主要功能：起開關作用 |
|
電動三通球閥使用介質：水.油品.蒸汽 |
電動三通球閥材質：鑄鋼.不銹鋼 |
電動三通球閥 標準：機械部標準或定做非標 |

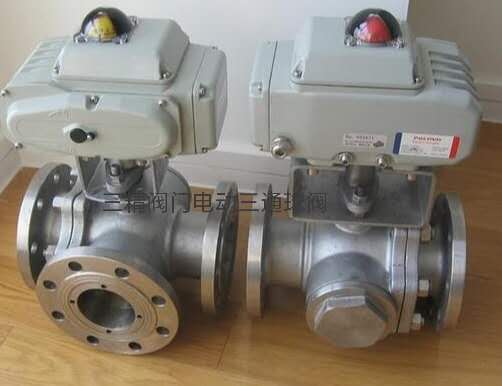

電動三通球閥可分為L形和T形，L形（Q944F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形
（Q945F）三通球閥用于介質分流、合流及流向切換。
電動三通球閥性能參數:
| 試驗壓力 | 公稱壓力（Mpa） | ||||
| Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 氣密試驗 | 0.5-0.7 | ||||
| 工作溫度 | PTFE≤180℃ PPL≤300℃ | ||||
| 適用溫度 | C：水、油、氣；P：硝酸類；R：醋酸類 | ||||
電動三通球閥主要零件材料:
| 閥體、閥蓋 | WCB、CF8 |
| 球體 | WCB+Hcr、CF8 |
| 閥桿 | 2Cr13、CF8 |
| 閥座 | PTFE |
| 填料 | PTFE |
電動三通球閥主要外形尺寸:
| 公稱壓力 | 公稱通徑 | L | L1 | H | W | 重量 | |||||
| Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
|
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
三精閥門公司訂貨須知：
一、① 電動三通球閥產品名稱與型號②電動三通球閥口徑③電動三通球閥是否帶附件以便我們的為您正確選型④電動三通球閥的使用壓力⑤電動三通球閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的電動三通球閥型號，請按電動三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
感謝您訪問我們的網站三精閥門如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
