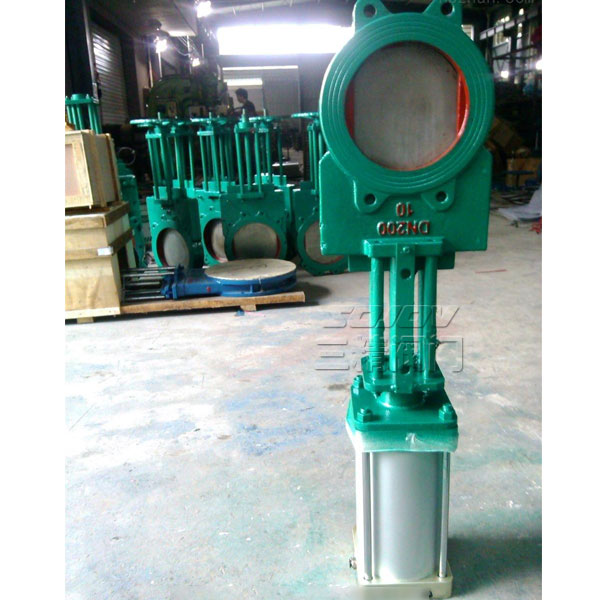

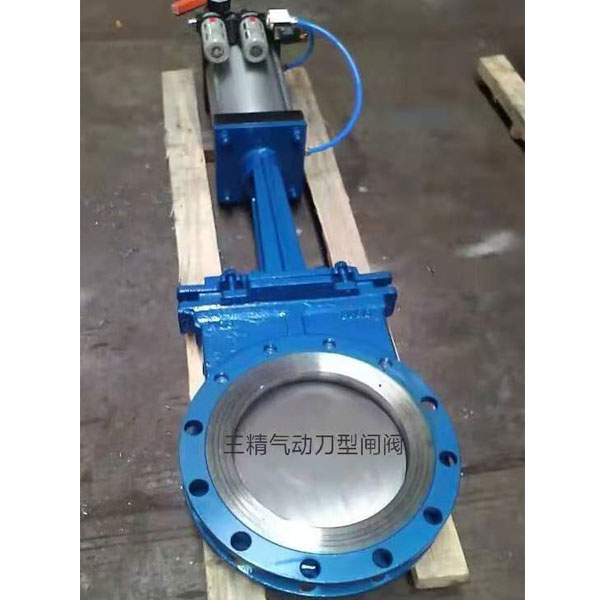

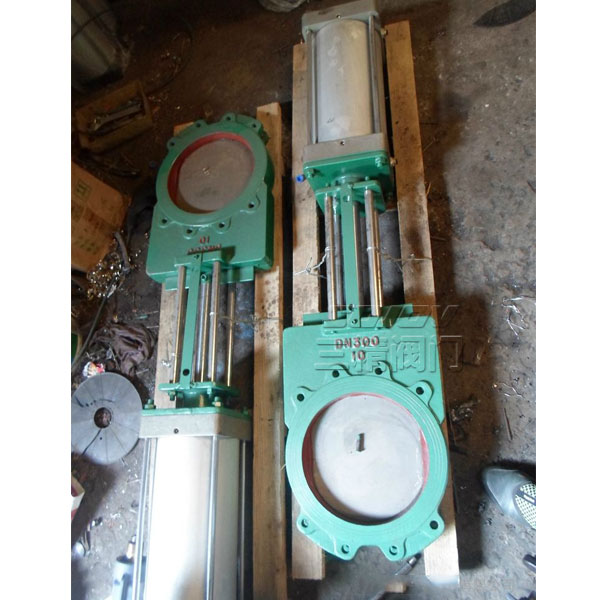

產品樣本下載刀型閘閥系列實物圖產品小樣圖

下一個[PZ573H傘齒輪對夾式刀型閘閥]上一個：[Z73X鏈輪式漿液閥]

產品詳情

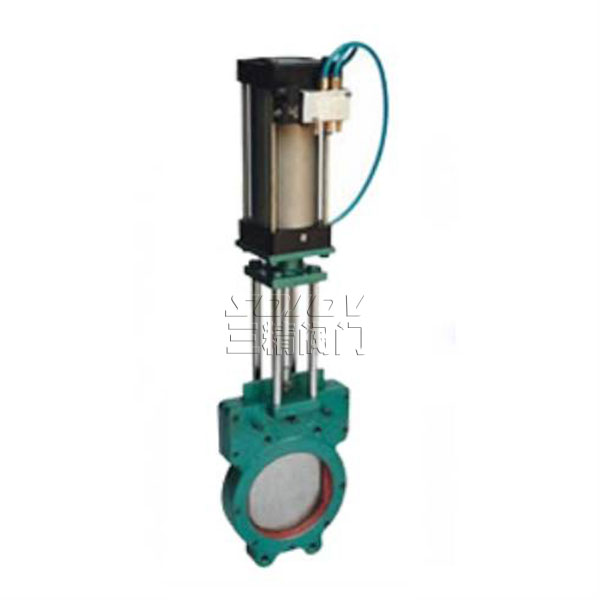

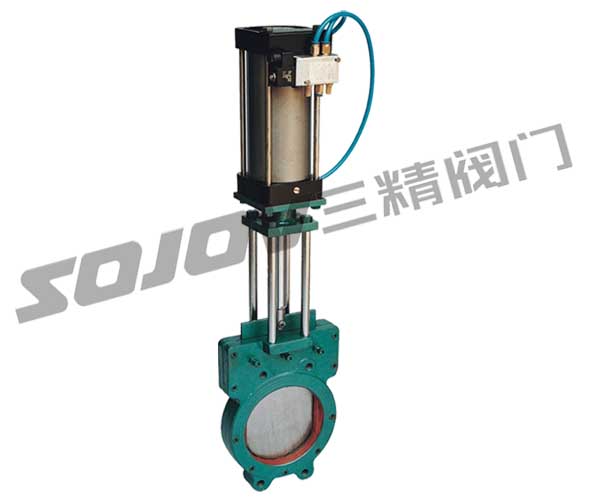

Z673X氣動漿液閥

氣動漿液閥主要性能規范

公稱壓力PN（MPa)	試驗壓力（MPa)		適用介質	工作溫度（℃）
	殼體	密封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液	≤100℃
1.0	1.5	1.1

氣動漿液閥主要外形及連接尺寸

公稱壓力mm	L		D	D1	H	n-M
公稱壓力mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

三精閥門公司訂貨須知：

一、①氣動漿液閥產品名稱與型號②氣動漿液閥口徑③氣動漿液閥是否帶附件以便我們的為您正確選型④氣動漿液閥的使用壓力⑤氣動漿液閥的使用介質的溫度。

二、若已經由設計單位選定三精公司的氣動漿液閥型號，請按氣動漿液閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
