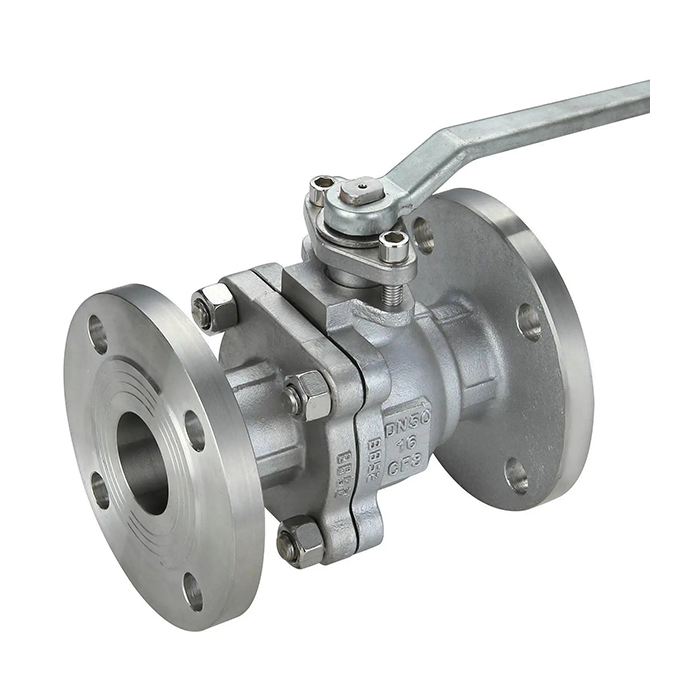

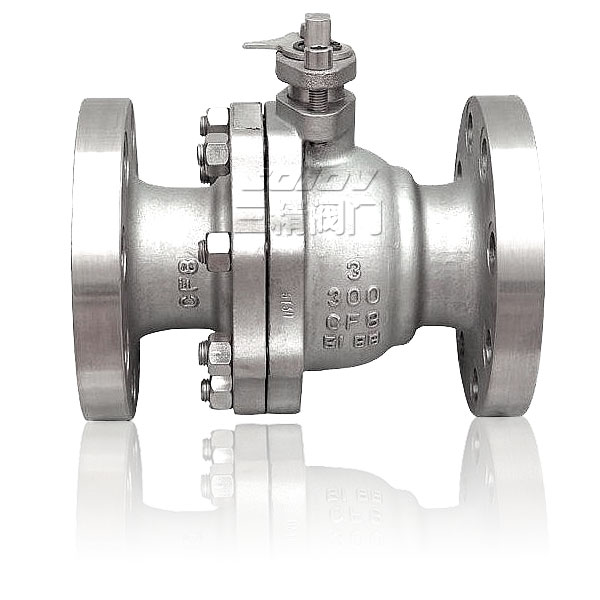

Q41F不銹鋼法蘭球閥
  • Q41F不銹鋼法蘭球閥
  • Q41F不銹鋼法蘭球閥
  • Q41F不銹鋼法蘭球閥
  • Q41F不銹鋼法蘭球閥

Q41F不銹鋼法蘭球閥

品牌：三精閥門

型號：Q41F-16P

公稱通徑：DN15-DN250

公稱壓力：1.0MPa-6.4MPa

適用溫度：-10℃-180℃

適用介質：水、油、氣、酸堿物等

閥體材質：不銹鋼

下一個：沒有了上一個：[雙放散加長桿焊接球閥]

產品詳情

不銹鋼法蘭球閥概述

Q41F不銹鋼法蘭球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性能好。

不銹鋼法蘭球閥參數表

公稱通徑：DN15-DN250 公稱壓力：1.0MPa-6.4MPa 適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等 閥體材質：不銹鋼 設計標準：GB/T 12237
結構長度：GB/T 12221 法蘭標準：GB/T 9113 JB/T 79 檢測標準：JB/T 9092

不銹鋼法蘭球閥的特點

1、采用特別設計的補償性可動金屬閥座結構，密封可靠。

2、經過特殊工藝處理的球體和閥座，適用于較高溫度及各種粉塵和固體顆粒的介質。

3、本系列球閥可配多種驅動裝置。


主要零件材料

閥體   ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體 閥桿   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥 座 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片
閥桿座 聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料 聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度 -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(對位聚笨 PPL)
介質 水 蒸汽 油品 硝酸類 強氧化介質 醋酸類 尿素類

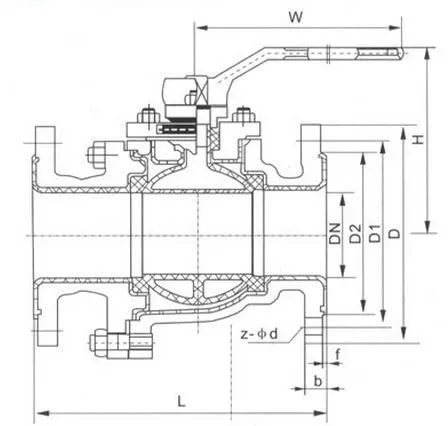

主要外型尺寸


1.6MPa DN L D D1 D2 b n-φd H D0
凸面法蘭
RF
Q41F-16C
Q41PPL
16C
16P
16R 		15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法蘭
RF
Q41F-25C
Q41PPL
25C
25P
25R 		20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200

4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法蘭
MFM
Q41F-40C
Q41PPL
40C
40P
40R 		15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法蘭
MFM
Q41F-64C
Q41PPL
64
64P
64R 		20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500
