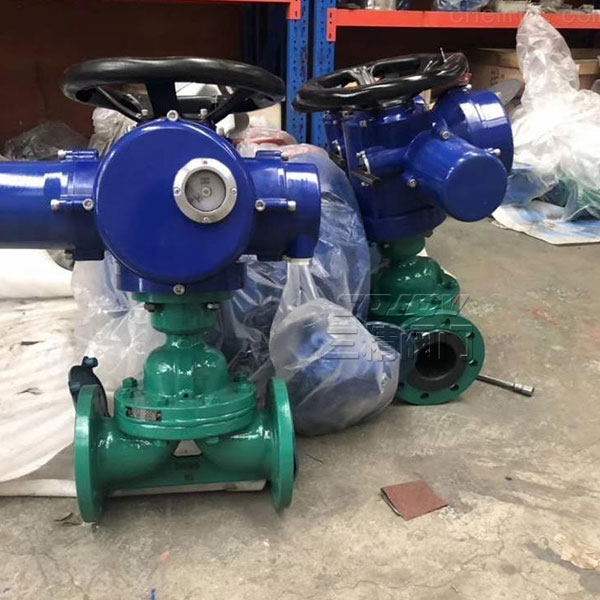

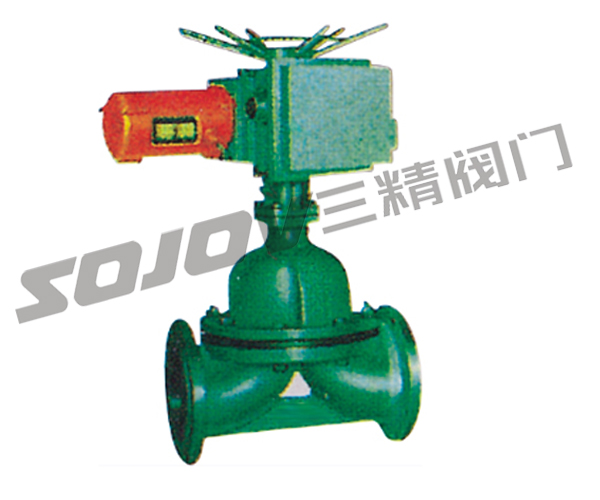

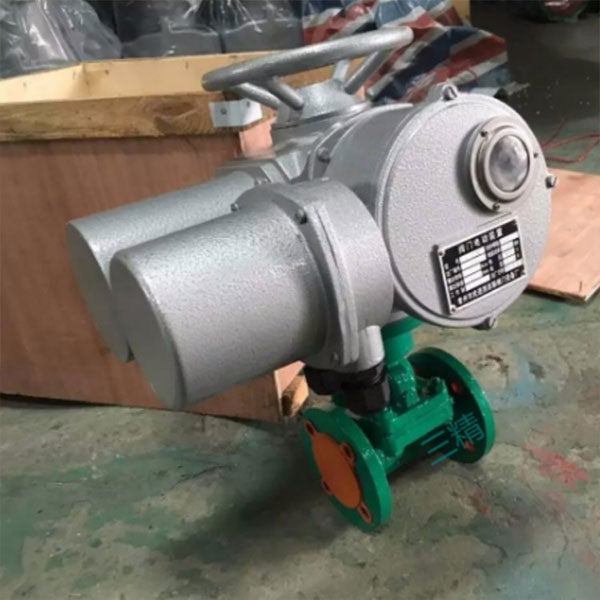

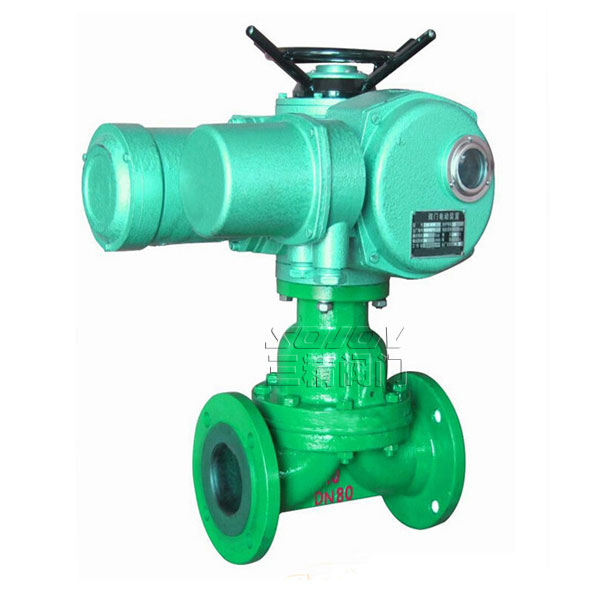

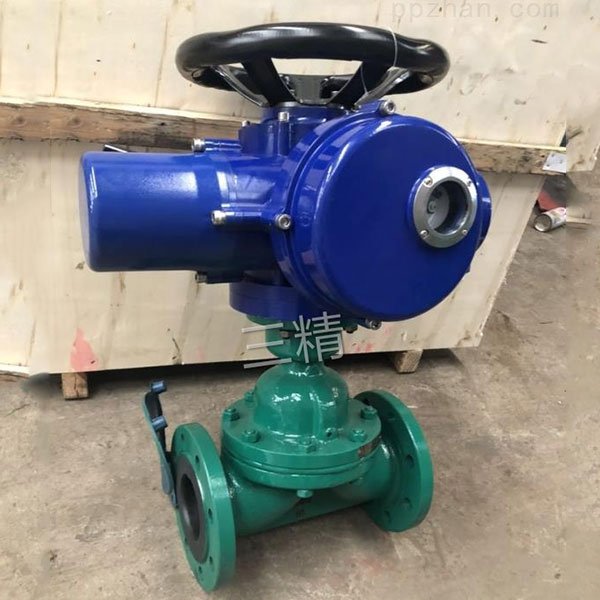

G941J電動襯膠隔膜閥
電動襯膠隔膜設計規(guī)范遵循GB/T12239，BS5156標準電動襯膠隔膜閥驅動方式手動襯膠隔膜閥、氣動襯膠隔膜閥、電動襯膠隔膜閥
產品詳情
G941J-10電動襯膠隔膜閥
隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。
電動襯膠隔膜閥基本結構
1、復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、做為執(zhí)行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。
3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。
電動襯膠隔膜閥設計規(guī)范
遵循GB/T 12239，BS 5156標準
電動襯膠隔膜閥驅動方式
手動、氣動（常開或常閉）、電動
電動襯膠隔膜閥主要零部件材料表
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO | |||||
| 4 | 隔膜 | FEP（F46）/CR（氯丁橡膠）PFA（可溶F4）/FPDM（乙丙橡膠） | |||||
| 5 | 支架 | PTFE（F4） | CF8 | CF8 | |||
| 6 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 7 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 手輪 | WCB | WCB | WCB | |||
電動襯膠隔膜閥主要外形和連接尺寸
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 680 | 370 | 335 | 310 | 3 | 24 | 12-φ28 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
