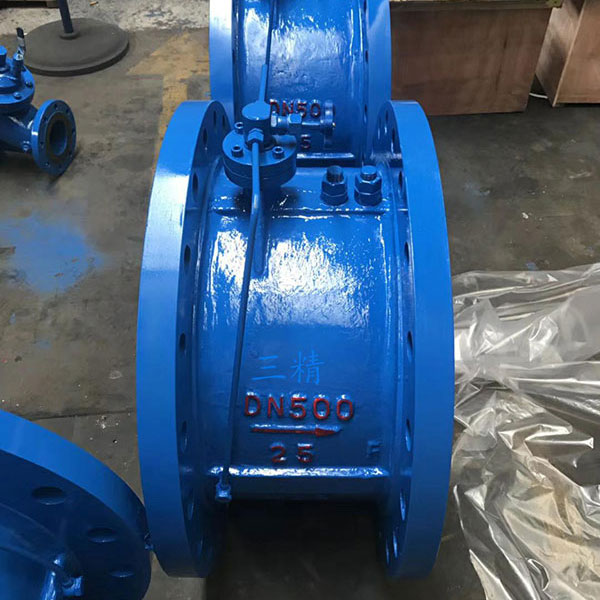

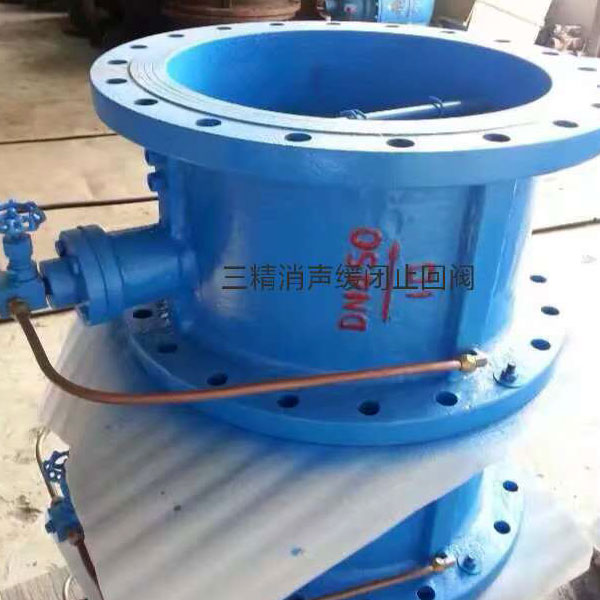

HH49X微阻緩閉蝶式止回閥
品牌：三精閥門
公稱壓力：1.0～2.5MPa
公稱通經：40～1000mm
緩閉時間：3～60秒
適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T17241.6GB/T9113
試驗標準：GB/T13927AP1598
產品詳情

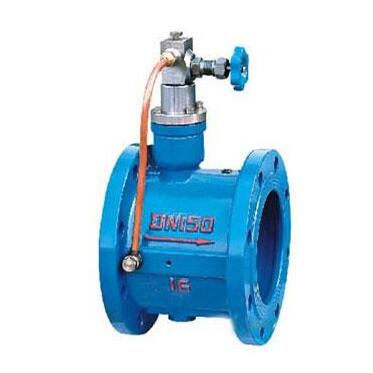

HH49X微阻緩閉蝶式止回閥概述
HH49X微阻緩閉蝶式止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截?cái)嘟橘|(zhì)的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。

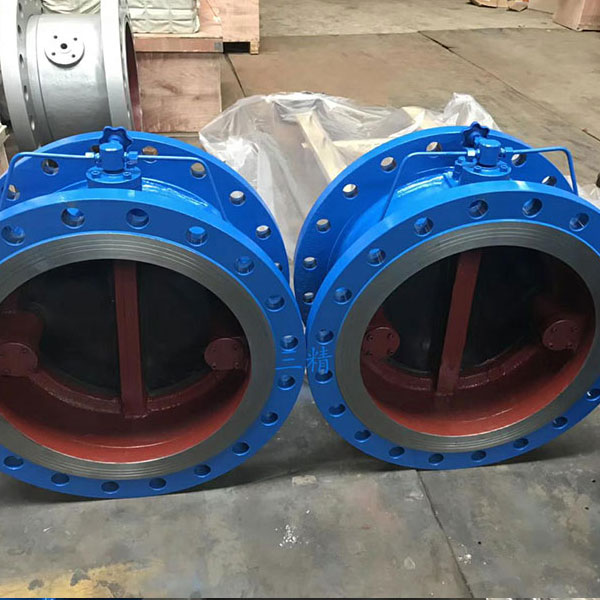

HH49X微阻緩閉蝶式止回閥主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
HH49X微阻緩閉止回閥用途
HH49X微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用，通常是安裝在水泵出口處的位置，它即可實現防止介質逆流，有可防止水錘的產生，從而保障閥門設備的使用安全。
HH49X微阻緩閉蝶式止回閥主要性能規范
|
型 號 |
HH47X-10 HH48X-10 HH49X-10 |
HH47X-16 HH48X-16 HH49X-16 |
|
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
|
|
公稱通徑 |
DN50～800mm |
DN50～800mm |
|
|
密封試驗壓力 |
1.1MPa |
1.76MPa |
|
|
殼體試驗壓力 |
1.5MPa |
2.4MPa |
|
|
主要零件材料 |
閥 體 |
灰鑄鐵或球墨鑄鐵 |
灰鑄鐵或球墨鑄鐵 |
|
閥 瓣 |
鋁青銅 |
鋁青銅 |
|
|
閥 桿 |
不銹鋼 |
不銹鋼 |
|
|
彈 簧 |
不銹鋼 |
不銹鋼 |
|
|
閥座密封面 |
橡膠 |
橡膠 |
|

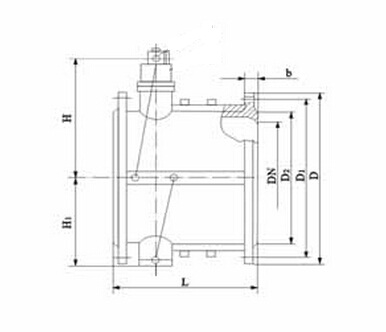

HH49X微阻緩閉蝶式止回閥主要外形尺寸
|
公稱通徑DN |
尺寸 |
||||||||
|
mm |
in |
D |
D1 |
D2 |
H |
H1 |
L |
Z-фd |
螺栓 |
|
150 |
6 |
280 |
240 |
210 |
228 |
172 |
210 |
8-ф23 |
8-M20 |
|
200 |
8 |
335 |
295 |
265 |
270 |
210 |
230 |
8-ф23 |
8-M20 |
|
250 |
10 |
390 |
350 |
320 |
305 |
240 |
250 |
12-ф23 |
12-M20 |
|
300 |
12 |
440 |
400 |
368 |
367 |
264 |
270 |
12-ф23 |
12-M20 |
|
350 |
14 |
500 |
460 |
428 |
422 |
294 |
290 |
16-ф23 |
16-M20 |
|
400 |
16 |
565 |
515 |
482 |
462 |
324 |
310 |
16-ф23 |
16-M22 |
|
450 |
18 |
615 |
565 |
532 |
497 |
351 |
330 |
20-ф25 |
20-M22 |
|
500 |
20 |
670 |
620 |
585 |
532 |
379 |
350 |
20-ф25 |
20-M22 |
|
600 |
24 |
780 |
725 |
685 |
607 |
434 |
390 |
20-ф30 |
20-M27 |
|
700 |
28 |
895 |
840 |
800 |
702 |
491 |
430 |
24-ф30 |
24-M27 |
|
800 |
32 |
1010 |
950 |
905 |
792 |
549 |
470 |
24-ф34 |
24-M30 |
