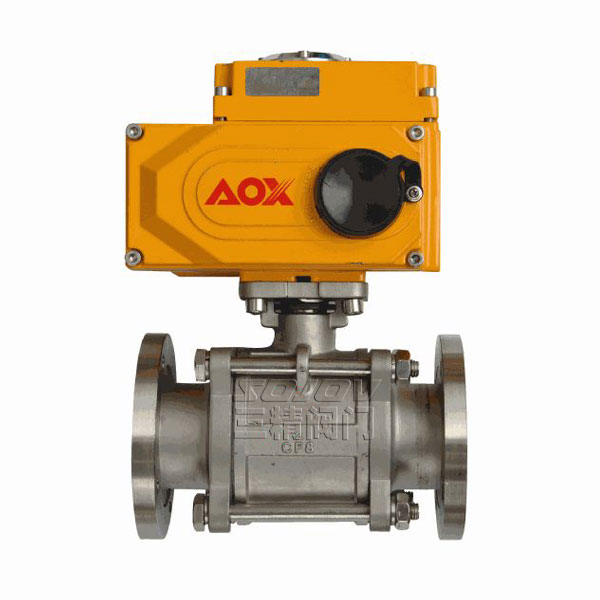

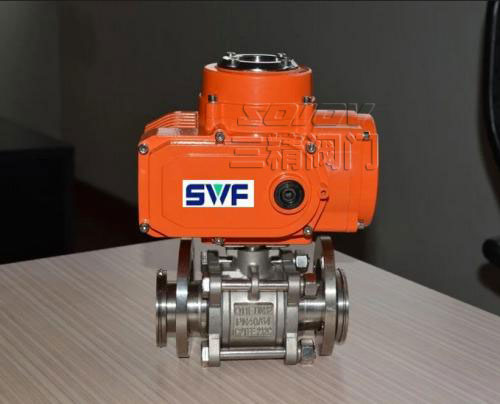

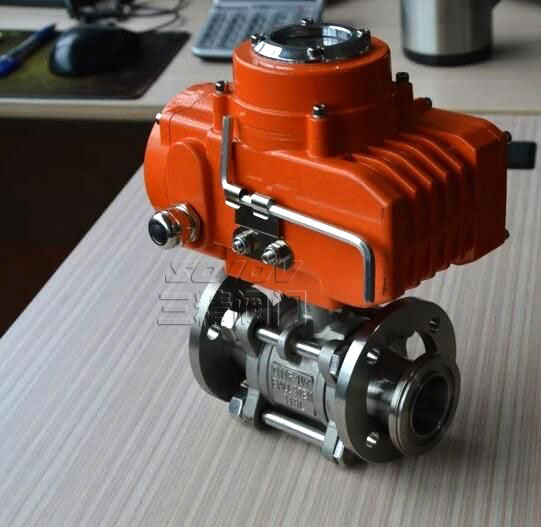

GUD系列電動真空球閥
GUD系列電動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門。廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
產品詳情
GUD系列電動真空球閥用途和使用范圍：
GUD系列電動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
GUD系列電動真空球閥主要性能：
漏率： ≤1.3×10-9Pa.M3/S;
壓力范圍：1.3×10-7Pa～6×105pa;
工作溫度：-30℃～+232℃;
工作電壓：220V;
工作介質：水、蒸氣、酸、堿;
安裝位置：任意;
壽命：≥20000次。
原理：采用電動執行器驅動閥桿轉 90o達到開關目的。 GUD系列電動真空球閥的性能特點：
密封結構設計獨特，漏率可達到<1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀;
開關扭矩小，配置電動執行器小，工作穩定、可靠;
結構緊湊，重量輕，外形簡潔、美觀;
該閥既能適用高真空，又能適用一定的正壓力下使用;
由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。
GUD系列電動真空球閥主要零件材料：
閥體 304、316L; 球體 316L;
密封件 增強聚四氟乙烯
快卸法蘭連接尺寸 (標準：GB4982)
| 型 號 | DN | A | B | L | H |
| GUD-16R | 16 | 30 | 12.2 | 75 | 220 |
| GUD-20R | 20 | 40 | 26.2 | 90 | 230 |
| GUD-25R | 25 | 40 | 26.2 | 100 | 240 |
| GUD-32R | 32 | 55 | 34.2 | 110 | 252 |
| GUD-40R | 40 | 55 | 41.2 | 120 | 265 |
衛生級法蘭連接尺寸 (標準：ISO-2852)
| 型 號 | DN | A | B | L | H |
| GUD-16R | 16 | 34 | 27.5 | 75 | 220 |
| GUD-20R | 20 | 50.5 | 43.5 | 90 | 230 |
| GUD-25R | 25 | 50.5 | 43.5 | 100 | 240 |
| GUD-32R | 32 | 50.5 | 43.5 | 110 | 252 |
| GUD-40R | 40 | 50.5 | 43.5 | 120 | 265 |
| GUD-50R | 50 | 64 | 56.5 | 135 | 285 |
| GUD-65R | 65 | 77.5 | 70.5 | 150 | 330 |
| GUD-80R | 80 | 91 | 83.5 | 200 | 390 |
| GUD-100R | 100 | 119 | 110 | 250 | 440 |
活套法蘭連接尺寸 (標準：GB6070)
| 型 號 | DN | A | B | n | c | L | H |
| GUD-16R | 16 | 60 | 45 | 4 | 6.6 | 75 | 220 |
| GUD-20R | 20 | 65 | 50 | 4 | 6.6 | 90 | 230 |
| GUD-25R | 25 | 70 | 55 | 4 | 6.6 | 100 | 240 |
| GUD-32R | 32 | 90 | 70 | 4 | 9 | 110 | 252 |
| GUD-40R | 40 | 100 | 80 | 4 | 9 | 120 | 265 |
| GUD-50R | 50 | 110 | 90 | 4 | 9 | 135 | 285 |
| GUD-65R | 65 | 130 | 110 | 4 | 9 | 150 | 330 |
| GUD-80R | 80 | 145 | 125 | 8 | 9 | 200 | 390 |
| GUD-100R | 100 | 165 | 145 | 8 | 9 | 250 | 440 |
