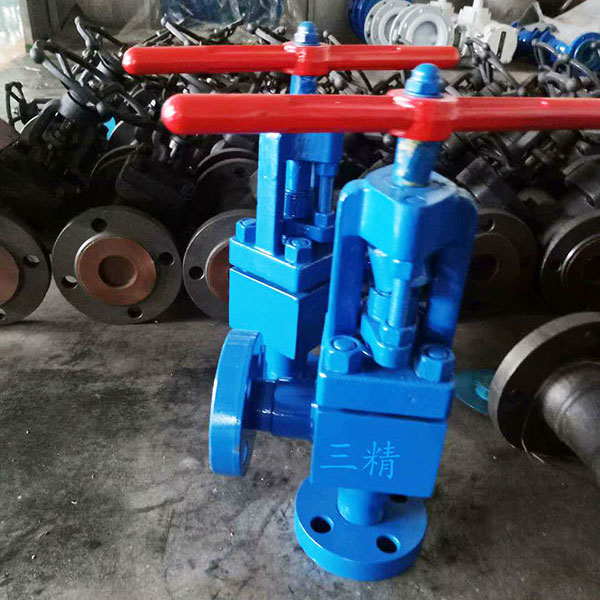

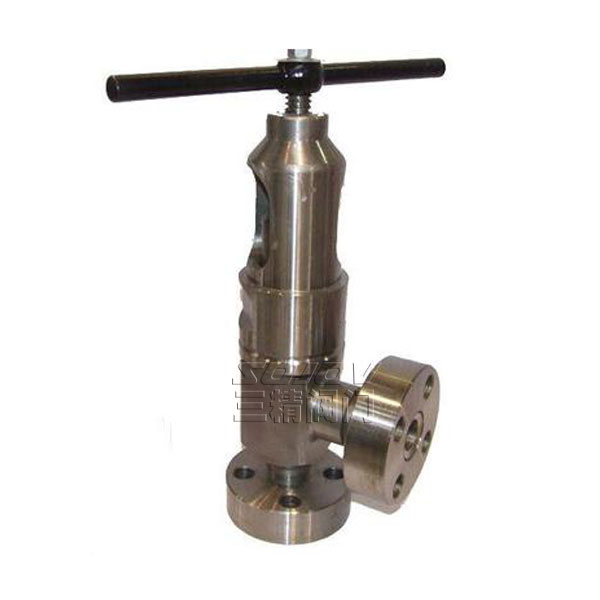

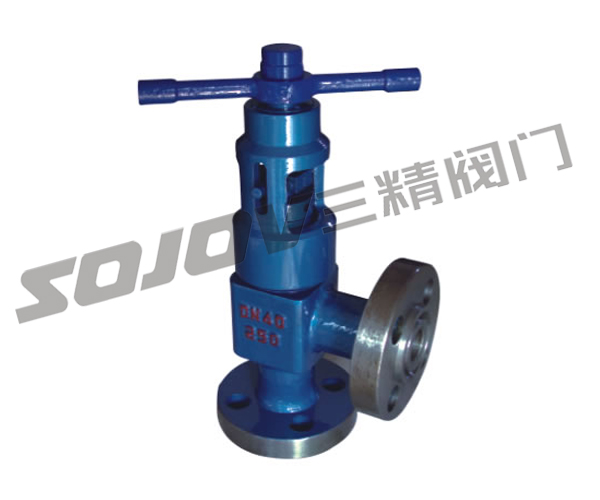

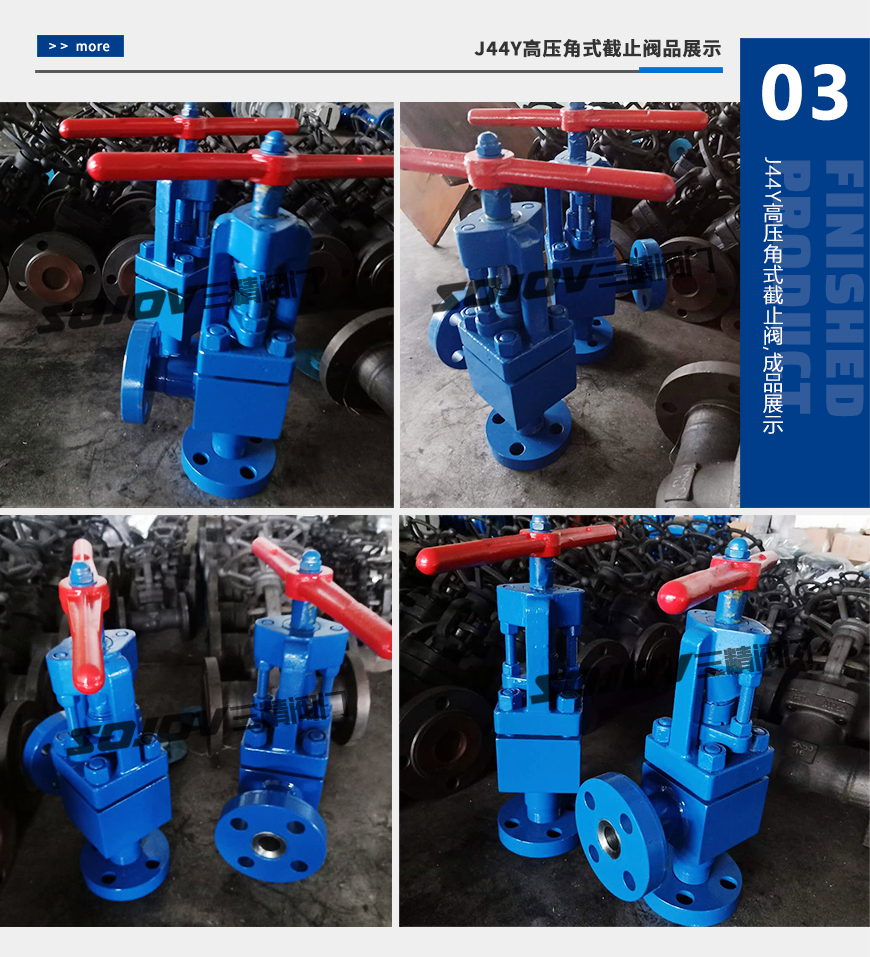

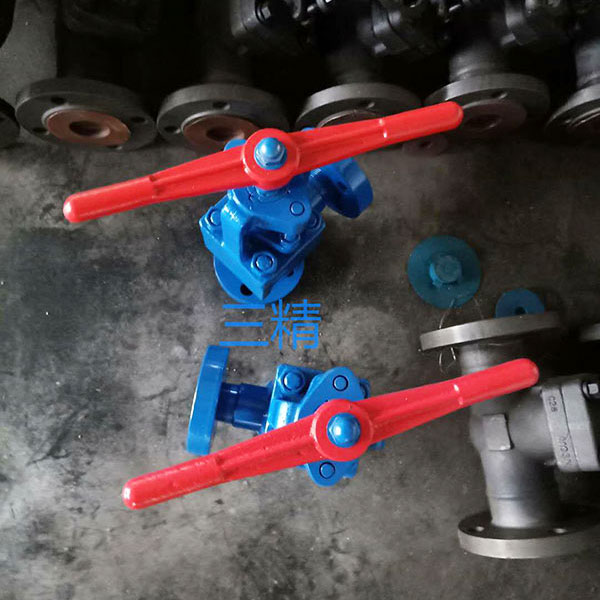

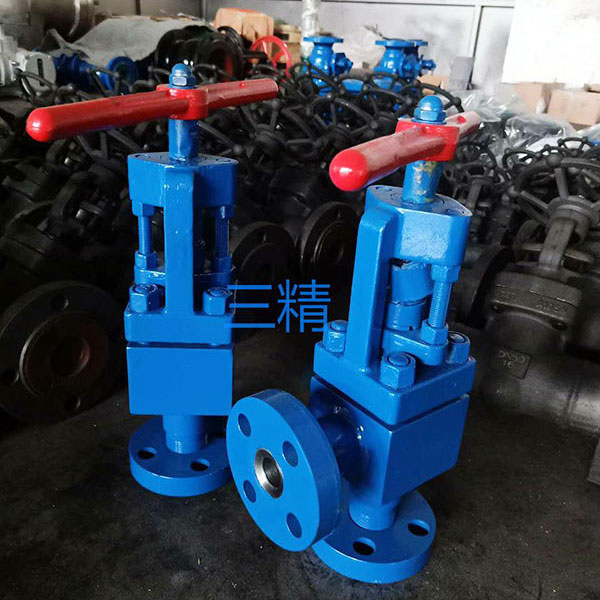

J44Y高壓角式截止閥,L44Y高壓角式節流閥
型號：J44Y
公稱通徑：3MM-400MM
使用壓力：16MPA -40MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：各種介質
材質：A105鍛鋼 304鍛不銹鋼
標準：機械部標準或定做非標
產品詳情
高壓角式截止閥、高壓角式節流閥
|
高壓截止閥型號：J44Y |
高壓截止閥公稱通徑：3MM-400MM |
高壓截止閥使用壓力：16MPA -40MPA |
|
高壓截止閥 連接方式：法蘭連接 |
高壓截止閥形式：手動 |
高壓截止閥主要功能：起開關作用 |
|
高壓截止閥 使用介質：各種介質 |
高壓截止閥材質：A105鍛鋼 304鍛不銹鋼 |
高壓截止閥標準：機械部標準或定做非標 |
高壓角式截止閥,節流閥性能與規范
|
公稱壓力
|
16
|
32
|
Mpa
|
|
殼體試驗
|
24
|
48
|
|
|
密封試驗
|
17.6
|
35.2
|
|
|
氣密封試驗
|
0.5-0.7
|
||
|
適用介質
|
C
|
P
|
R
|
|
水、油品、蒸汽
|
氮?dú)浠旌蠚?
|
堿液、液氨
|
|
|
適用溫度(℃)
|
≤200
|
||
高壓角式截止閥、節流閥主要連接與外形尺寸：
|
型 號
|
通徑
DN(mm) |
主要連接尺寸
|
外形尺寸
|
||||||||
|
L
|
D
|
D1
|
M
|
D2
|
b
|
Z-фd
|
LO
|
H
|
H1
|
||
|
J44H-320
L44H-320 |
3
|
60
|
70
|
42
|
M14×1.5
|
10
|
15
|
3-16
|
100
|
71
|
77
|
|
6
|
60
|
70
|
42
|
M14×1.5
|
10
|
15
|
3-16
|
150
|
80
|
94
|
|
|
J44Y-160
L44Y-160 |
10
|
90
|
95
|
60
|
M24×2
|
10
|
20
|
3-18
|
200
|
260
|
275
|
|
15
|
105
|
95
|
60
|
M24×2
|
16
|
20
|
3-18
|
200
|
268
|
288
|
|
|
J44Y-320
L44Y-320 |
10
|
90
|
95
|
60
|
M24×2
|
10
|
20
|
3-18
|
200
|
268
|
275
|
|
15
|
105
|
105
|
68
|
M33×2
|
17
|
20
|
3-18
|
200
|
268
|
288
|
|
|
J44Y-160
L44Y-160 |
25
|
120
|
102
|
68
|
M33×2
|
28
|
20
|
3-18
|
300
|
225
|
245
|
|
32
|
135
|
115
|
80
|
M42×2
|
37
|
22
|
4-18
|
300
|
222
|
248
|
|
|
40
|
165
|
165
|
115
|
M52×2
|
47
|
28
|
6-26
|
350
|
265
|
300
|
|
|
50
|
190
|
165
|
115
|
M64×3
|
59
|
32
|
6-26
|
400
|
303
|
345
|
|
|
J44Y-320
L44Y-320 |
25
|
120
|
115
|
80
|
M42×2
|
35
|
22
|
4-18
|
300
|
225
|
245
|
|
32
|
135
|
135
|
95
|
M48×2
|
41
|
25
|
4-22
|
300
|
222
|
248
|
|
|
40
|
165
|
165
|
115
|
M64×3
|
58
|
32
|
6-26
|
350
|
265
|
300
|
|
|
50
|
190
|
200
|
145
|
M80×3
|
70
|
40
|
6-29
|
400
|
303
|
345
|
|
|
J44H-160
L44H-160 |
65
|
215
|
200
|
145
|
M80×3
|
73
|
40
|
6-29
|
710
|
430
|
490
|
|
80
|
260
|
225
|
170
|
M100×3
|
93
|
50
|
6-33
|
810
|
520
|
600
|
|
|
100
|
290
|
260
|
195
|
M125×4
|
115
|
60
|
6-36
|
850
|
595
|
685
|
|
|
J44H-320
L44H-320 |
65
|
215
|
225
|
170
|
M100×3
|
90
|
50
|
6-33
|
710
|
430
|
490
|
|
80
|
260
|
260
|
195
|
M125×4
|
112
|
60
|
6-36
|
810
|
520
|
600
|
|
|
100
|
290
|
300
|
235
|
M155×4
|
130
|
75
|
8-39
|
850
|
595
|
285
|
|
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
