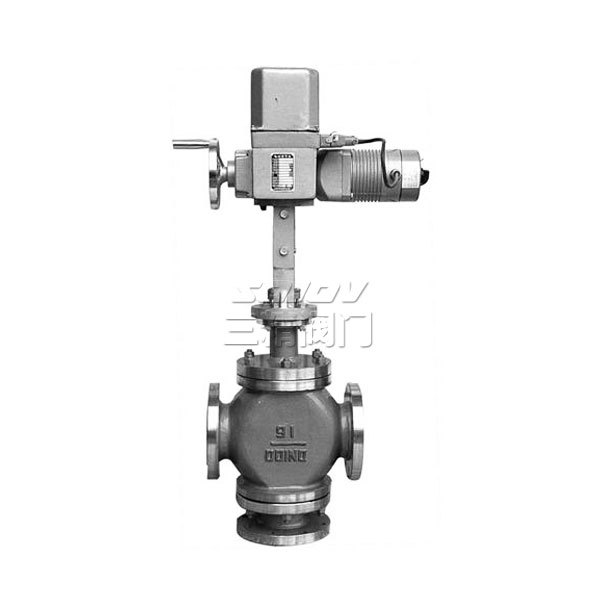

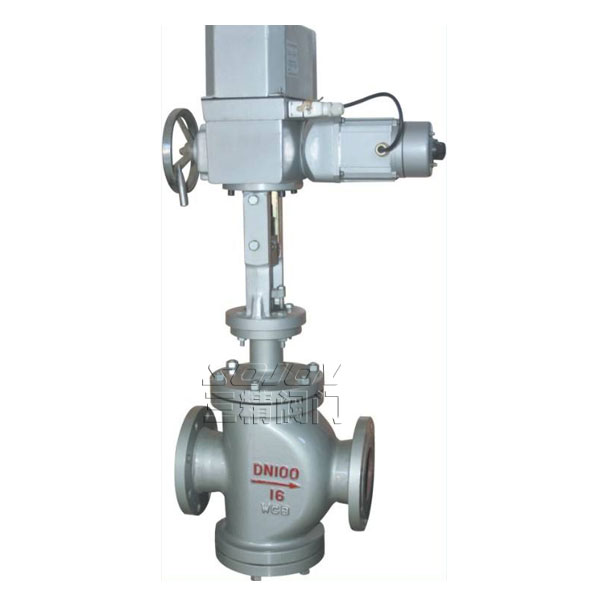

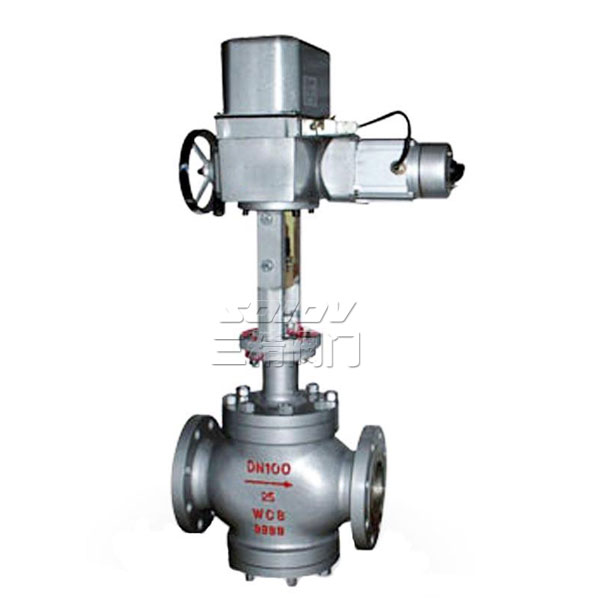

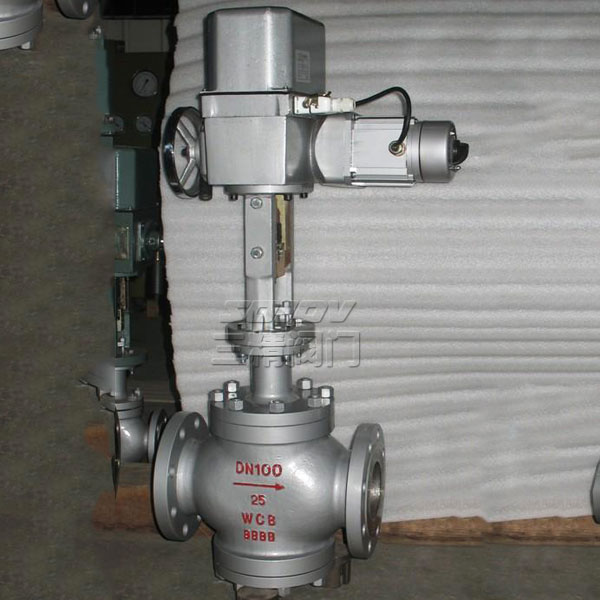

SZAZP電動單座調節閥

SZAZP電動單座調節閥、SZAZN電動雙座調節閥、SZAZM電動套筒調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點

產品樣本下載調節閥系列實物圖產品小樣圖

下一個[SZDLQ/X電子式電動三通合流（分流）調節閥]上一個：[SZDLN電子式電動調節閥]

產品詳情

電動調節閥-三精閥門有限公司

電動調節閥型號：SZAZP SZAZN	電動調節閥公稱通徑：25MM-400MM	電動調節閥使用壓力：1.6MPA -10MPA
電動調節閥連接方式：法蘭連接	電動調節閥形式：電動	電動調節閥主要功能：控制流量
電動調節閥介質：各種介質	電動調節閥材質：WCB鑄鋼不銹鋼	電動調節閥標準：機械部標準或定做非標

電動調節閥概述

SZAZP電動單座調節閥、SZAZN電動雙座調節閥、SZAZM電動套筒調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

電動調節閥主要零件材料

閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti 閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片閥桿、推桿：2Cr13、1Cr18Ni9Ti 襯　　　套：2Cr13

電動調節閥規格與技術參數

公稱通徑DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	單座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450	；；	；；
	雙座	N	；；	；；	10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M	；；	；；	15	；；	20	30	；；	75	115	；；	240	350	；；	；；
公稱壓力(MPa)			1.6 4.0 6.0
行程			10		16		25		40			60			100
信號			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
電動執行器型號			Ⅱ型0-10mA DC ；；Ⅲ型4-20mA DC
介質溫度℃			-200～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
流量特性			直線　　百分比
可調范圍			30:1
閥體材質	公稱壓力 (MPa)	0.6	；；		低溫：ZG1Cr18Ni9Ti
		1.6			常溫:HT200
		4.0	；；	低溫:ZG1Cr18Ni9Ti
				常溫:ZG230-450、ZG1Cr18Ni9Ti
				中溫:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:ZG1Cr18Ni9Ti
			常溫:ZG230-450、ZG1Cr18Ni9Ti
			中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸			管連接	鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
閥芯材質			1Cr18Ni9Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

電動調節閥主要技術性能指標

項目		指標
基本誤差％		±5.0
回差％		3.0
死區％		3.0
泄漏量	單座閥	10-4×閥額定容量
	雙座閥	10-3×閥額定容量
	套筒閥	10-3×閥額定容量

電動直通單座、雙座調節閥-允許壓差

（雙座調節一般可承受較大壓差，單座調節閥差壓可參考下表先用。）

使用情況						閥芯處于流開狀態，關閉時閥后壓力P2＝0
公稱通徑 DN(mm)	閥座直徑 DN(mm)				執行機構 有效推力（N）	允許壓差(sMPa)
						電動直通單座調節閥
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5	；；	；；		；；
	6		7	8
；；	10	12	15	20	400,1000,2500	公稱壓力		3.8	2.7	1.7	1.0
								公稱壓力		4.34.3	2.5
25	26				400,1000,2500	0.5	公稱壓力	0.6		3.6	；；
32	32					0.4	公稱壓力	0.4		2.3	；；
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5	；；
50	50					0.5	1.0	0.5		1.0	；；
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	；；				16000	0.3		0.3
300	；；					0.2		0.2

電動直通單座調節閥、電動直通雙座調節閥外形尺寸

公稱通徑 DN	A	B	L			H				H1
			L			ZAZP		ZAZP		H1
			PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	ZAZP	ZAZP
20	490	230	180	185	190	495	655	/	/	65	/
25	490	230	185	190	205	676	928	787	937	112	117
32	490	230	200	210	220	793	940	793	943	118	120
40	490	230	220	230	240	812	963	832	982	129	139
50	490	230	250	255	265	842	693	842	992	144	144
65	520	230	275	285	295	967	1127	987	1147	178	188
80	520	230	305	310	325	990	1142	1017	1177	191	208
100	520	230	350	355	370	999	1151	1041	1207	195	220
125	520	230	410	425	440	1092	1307	1142	1357	245	270
150	520	230	450	460	475	1112	1327	1162	1377	255	280
200	520	230	550	560	570	1187	1402	1244	1459	290	320

電動套筒調節閥外形尺寸

公稱通徑 DN	L(mm)		A(mm)	B(mm)	H(mm)		H2(mm)	H1
公稱通徑 DN	PN1.6	PN64	A(mm)	B(mm)	普通型	熱片型	H2(mm)	PN1.6	PN64
25	184	230	2208.5	132	834.5	1304.5	75	；；	50.3
40	222	260			871.5	1421.5	95	；；	；；
50	254	300			874.5	1424.5	98	；；	75.5
80	295	380	208.5 252	132 177	1102.5	1807.5	130	；；	；；
100	350	430			1138.9	1843.5	156	；；	；；
150	480	550			1437.5	2298.5	208	；；	；；
200	600	650			1579.5	2537.5	350	；；	；；

調節閥訂貨須知

用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.cnsjv.com三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

相關調節閥系列
SZZCP型自力式壓力調節閥	SZZWP自力式溫度調節閥	SZXP氣動薄膜直通單座調節閥	氣動精小型薄膜調節閥
SZDLN電子式電動調節閥	SZAZP電動單座調節閥	電子式電動三通調節閥	SZDLP電子式電動調節閥
氮封裝置	SZXT氣動薄膜隔膜調節閥	氣動薄膜調節閥	SZRQM智能型電動調節閥
氣動三通調節閥

電氣調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。電氣調節閥在檢修時，需要重點檢查部位有哪些？分析如下：

1、檢查電氣調節閥的閥座：因工作時介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松弛；

2、檢查閥芯：閥芯是調節閥的可動部件之一，受介質的沖蝕較為嚴重，檢修時要認真檢查閥芯各部是否被腐蝕、磨損，特別是在高壓差的情況下，閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換；檢查密封填料：檢查盤根石棉繩是否干燥，如采用聚四氟乙烯填料，應注意檢查是否老化和其配合面是否損壞；

3、檢查電氣調節閥的執行機構中的橡膠薄膜是否老化，是否有龜裂現象。

4、檢查電氣調節閥間體內壁：在高壓差和有腐蝕性介質的場合，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓耐腐情況。
