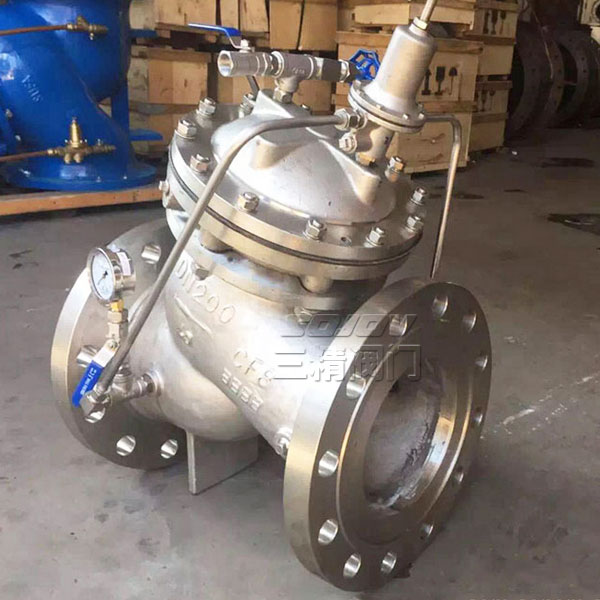

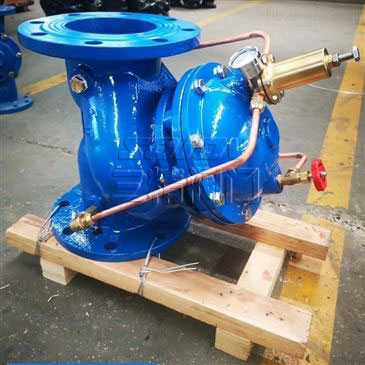

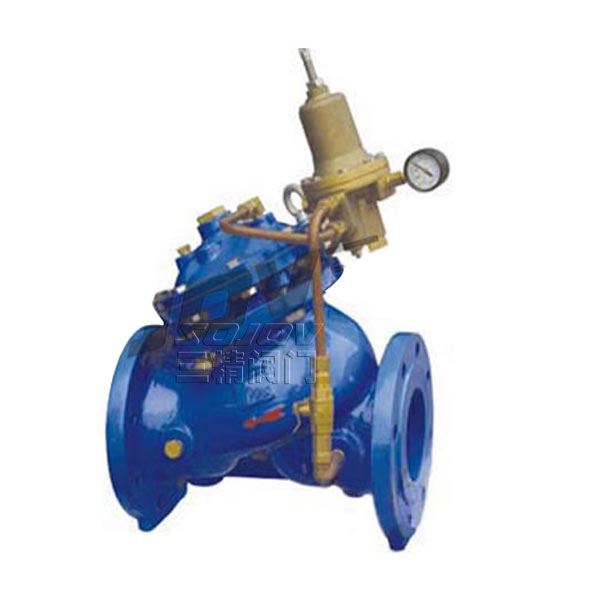

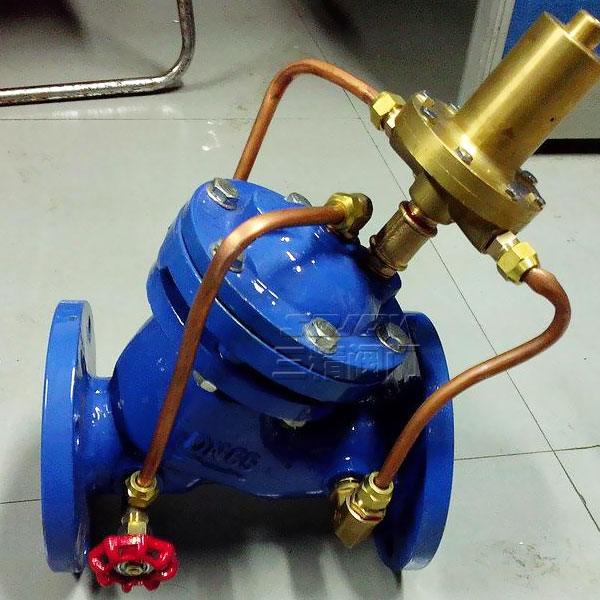

Ax742X安全泄壓閥
產品詳情
Ax742X安全泄壓閥概述
|
安全泄壓閥型號：AX742X |
安全泄壓閥 公稱通徑：50MM-1000MM |
安全泄壓閥 使用壓力：1.6MPA -6.4MPA |
|
安全泄壓閥 連接方式：法蘭連接 |
安全泄壓閥 形式：自動 可調節 |
安全泄壓閥 主要功能：泄壓力 |
|
安全泄壓閥 介質：水工業管道 |
安全泄壓閥 材質：鑄鐵 球墨鑄鐵 鑄鋼 |
安全泄壓閥 標準：機械部標準或定做非標 |
Ax742X安全泄壓閥用途
安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時．泄壓閥自動開啟快速泄壓保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。
Ax742X安全泄壓閥特點
能準確保持不變的安全設定壓力，-旦超壓，泄壓閥迅速打開、及時泄壓。
關閉平穩可靠，消除壓力余波。
Ax742X安全泄壓閥主要技術參數
1、公稱壓力：1．0MPa、1.6MPa、2.5MPa
2、調壓范圍：0.05～0.9MPa、0.12～1．4MPa、0.12～2．4MPa
3、適用介質：水
4、介質溫度：O～80℃
Ax742X安全泄壓閥安裝示意圖
1、水池 2、彈性座列閘閥 3、水泵 4、多功能水泵控制閥 5、彈性座封閘閥 6、彈性座封閘閥7、過濾器 8、泄壓閥
Ax742X安全泄壓閥主要結構尺寸
.jpg "安全泄壓閥尺寸圖")
|
DN |
L |
H |
D |
D1 |
n-d |
||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|||
|
50 |
205 |
300 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
337 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
467 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
520 |
220 |
220 |
220 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
580 |
250 |
250 |
235 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
415 |
640 |
285 |
285 |
270 |
240 |
240 |
250 |
8-22 |
8 22 |
8-26 |
|
200 |
500 |
778 |
340 |
340 |
300 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
|
250 |
605 |
889 |
395 |
405 |
360 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
698 |
1010 |
445 |
460 |
425 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
787 |
1037 |
505 |
520 |
485 |
460 |
470 |
490 |
16-22 |
12-26 |
16-33 |
|
400 |
914 |
1264 |
565 |
580 |
555 |
515 |
525 |
550 |
16-26 |
12-30 |
16-36 |
|
450 |
978 |
1294 |
615 |
640 |
620 |
565 |
585 |
600 |
20-26 |
12-30 |
20-36 |
|
500 |
978 |
1324 |
670 |
715 |
670 |
620 |
650 |
660 |
20-26 |
12-33 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
730 |
725 |
770 |
|
20-30 |
12-36 |
|
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
12-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
12-39 |
|
|
900 |
1800 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
||
三精閥門公司訂貨須知：
一 、① 安全泄壓閥產品 名稱與型號②安全泄壓閥口徑③安全泄壓閥是否帶附件以便我們的為您正確選型④安全泄壓閥的使用壓力⑤安全泄壓閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的安全泄壓閥型號，請按安全泄壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。
