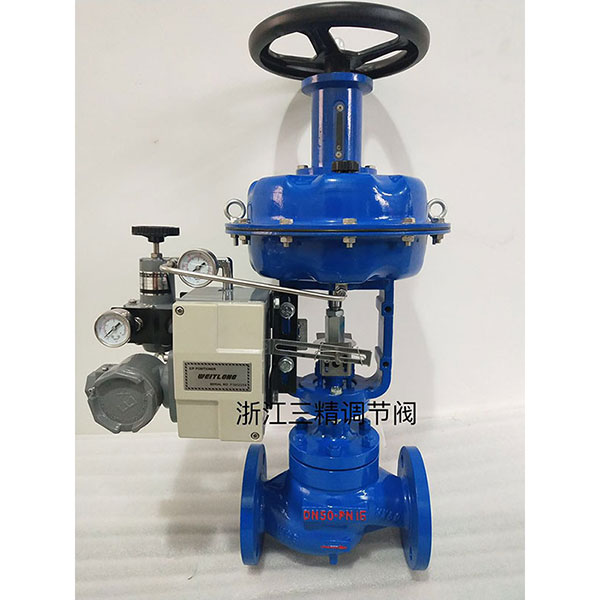

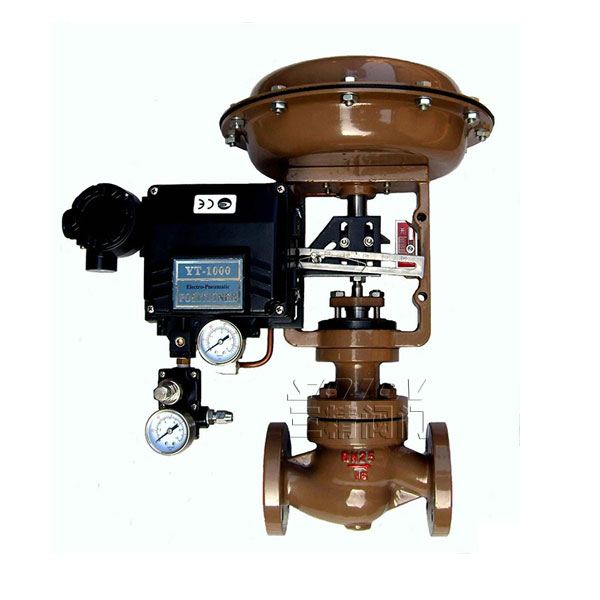

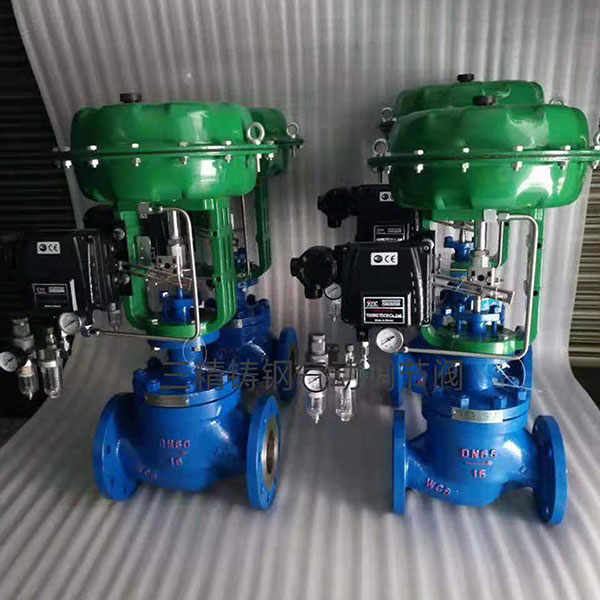

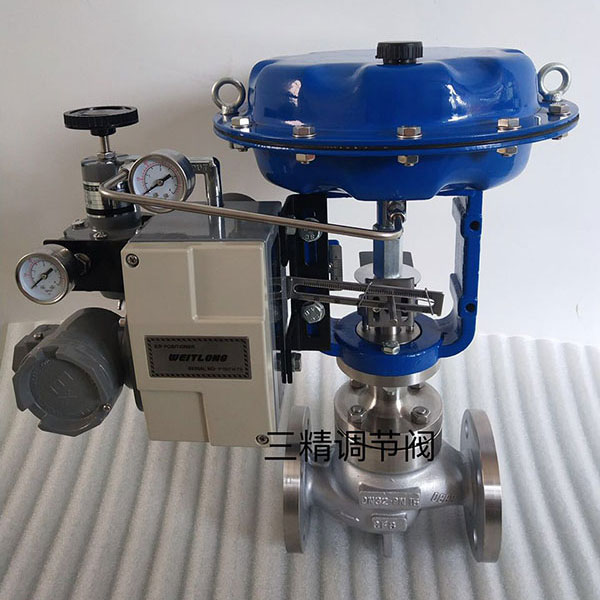

氣動精小型薄膜調節閥
產品詳情
氣動精小型薄膜調節閥概述
氣動精小型薄膜調節閥分為：SZJHP氣動精小型薄膜單座調節閥、SZJHM氣動精小型薄膜套筒調節閥.SZJHN氣動精小型薄膜雙座調節閥采用頂導向結構,配用多彈簧執行機構.具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持 在給定值。特別適用于允許泄漏小且閥前后壓差不大的工作場合.
氣動精小型薄膜調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用液體溫度由-200℃至+560℃范圍內多種檔次.泄漏量標準有Ⅳ級或Ⅵ級,流量特性為線性或等百分比.多種多樣的品格規格可供選擇
|
氣動調節閥型號：SZJHP SZJHMSZJHN |
氣動調節閥公稱通徑：25MM-400MM |
氣動調節閥使用壓力：1.6MPA -10MPA |
|
氣動調節閥連接方式：法蘭連接 |
氣動調節閥形式：控制壓力,可手動調節 |
氣動調節閥主要功能：控制壓力 |
|
氣動調節閥介質：各種介質 |
氣動調節閥材質：WCB鑄鋼 不銹鋼 |
氣動調節閥標準：機械部標準或定做非標 |
閥.jpg)
氣動精小型薄膜調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片膜
蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
氣動精小型薄膜調節閥主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||||
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
||||||||||||
|
信號范圍Pr（KPa） |
20～100、40～200 |
||||||||||||||||
|
氣源壓力Ps（KPa） |
0.14～0.4 |
||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||||
|
固有可調比R |
50：1 |
||||||||||||||||
|
允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
||||||||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
工作溫度t |
常溫型 |
-20～200、-40～250、-60～250 |
|||||||||||||||
|
散熱型 |
-40～450、-60～450 |
||||||||||||||||
|
高溫型 |
450～560 |
||||||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
||||||||||||||||
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.cnsjv.com三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
