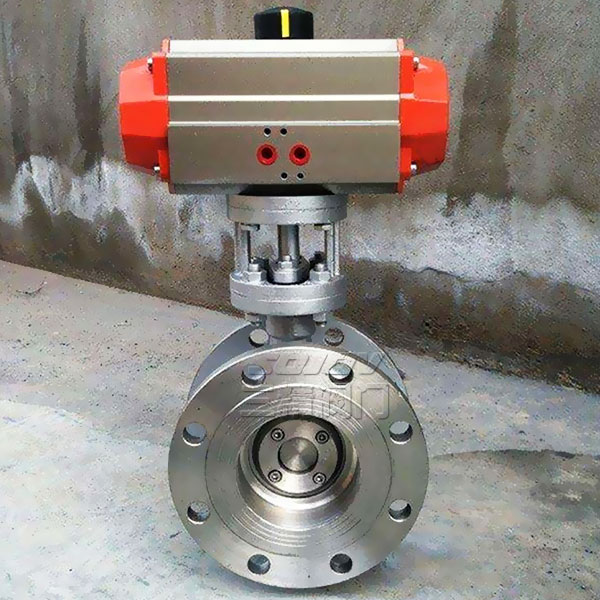

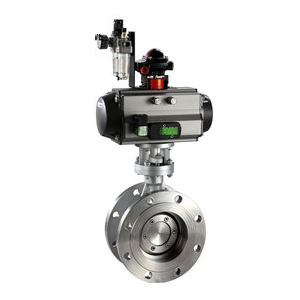

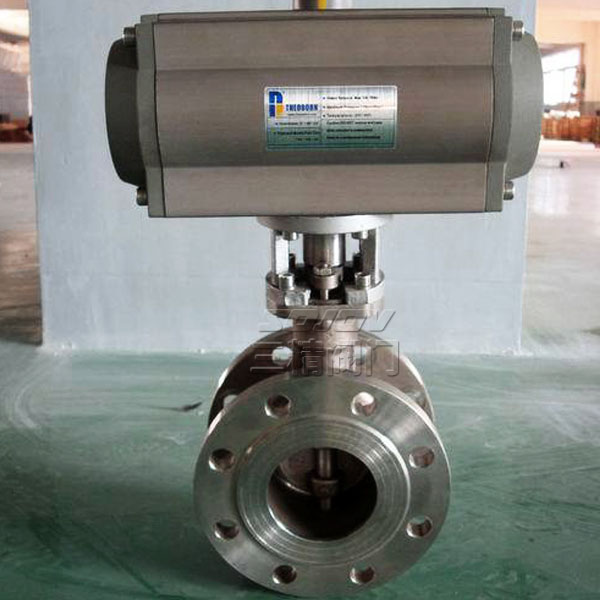

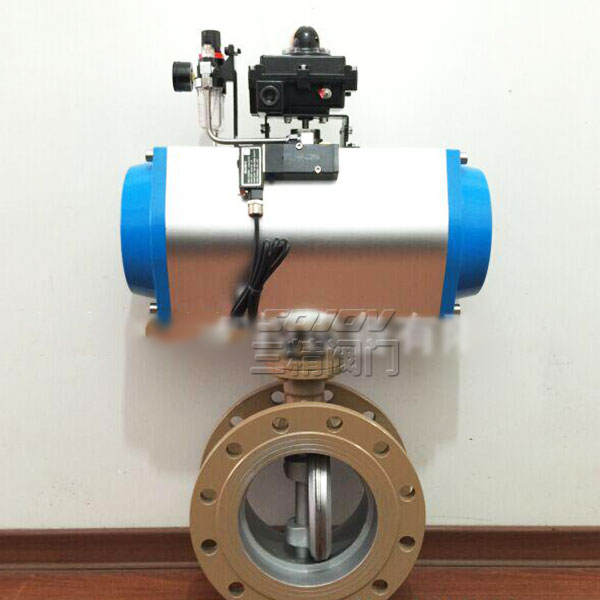

D643H氣動三偏心蝶閥
品牌：三精閥門
閥門型號：D643H，D673H
通徑規格：DN50～DN1200
結構形式：三偏心硬密封(對夾式，法蘭)
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：水、空氣、蒸汽、腐蝕性介質、油品及食品等
產品特點：磨損小，壽命長，節能型，應用范圍廣，可用于高溫高壓
產品詳情
氣動三偏心蝶閥概述
D643H氣動三偏心蝶閥由氣動傳動機構和三偏心蝶閥組成，根據連接方式不同一般可分為法蘭或?qū)A式，材質分為鑄鐵、鑄鋼、不銹鋼等，閥體部分采用三偏心結構，閥板與密封機構設計獨特，具有優良的切斷性能和耐久性能，同時兼?zhèn)淝袛�、調節雙重功能，屬長壽命、節能型蝶閥。由于氣動三偏心蝶閥的關閉和閘閥關閉一樣，是靠扭矩來完成的，即閥門關閉的扭矩越大，閥座的密封性就越好，故有人稱三偏心蝶閥為90°旋轉閘閥。
氣動三偏心蝶閥應用范圍
三偏心氣動蝶閥適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質，最高工作溫度可達550℃。廣泛應用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上，做開關切斷或調節介質流量參數使用。
氣動三偏心蝶閥性能優點
1、采用三維偏心的密封結構，閥座與蝶板之間磨損小，且密封面耐磨損，延長了使用壽命；
2、根據連接方式分為氣動對夾式三偏心蝶閥和氣動法蘭三偏心蝶閥，可分別使用于不同的工藝管道中；
3、大口徑蝶閥蝶板可采用絎架的結構，具有強度高，過流面積大，流阻小的特點；
4、采用雙向壓三偏心多層次硬密封結構，具有雙向密封的功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；
5、具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
氣動三偏心蝶閥技術參數
| 公稱通徑 | DN50～DN1200(MM) | ||
| 公稱壓力 | PN1.0、1.6、2.5、4.0MPa | ||
| 連接形式 | 對夾式、法蘭式 | ||
| 密封形式 | 三偏心金屬硬密封 | ||
| 供氣壓力 | 0.4~0.7Mpa | ||
| 動作范圍 | 0～90° | ||
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 | ||
| 閥體材質 | 碳鋼、不銹鋼304、316 | ||
| 閥板材質 | 碳鋼、不銹鋼304、316 | ||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||
| 適用溫度 | 碳鋼：-29℃～400℃ 不銹鋼：-40℃～450℃ | ||
| 執行機構 | GT、AT、AW系列單作用、雙作用氣動執行器 | ||
| 控制方式 | 開關兩位模式（氣開氣關），可調節型（4-20mA模擬量控制） | ||

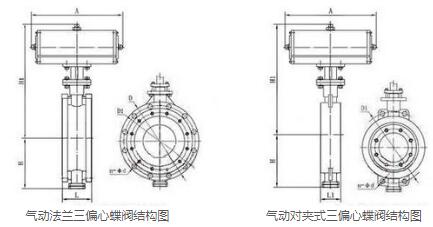

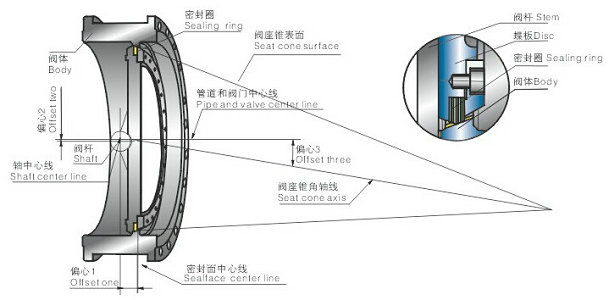

氣動三偏心蝶閥結構原理
