氣動閥門附件的搭配作用 氣動閥門工作原理
時間：2020/11/14 15:46:15 來源：三精閥門 瀏覽數：2609
氣動閥門是一種借助壓縮空氣來驅動操作閥門的執行元件，其啟閉速度相對較快，常用于快速兩位切斷使用，也可以用于調節流量使用，由于其主要靠氣源來執行操作，顧在易燃易爆的場合中，具有較高的實用性，可用于控制氣體、液體、油品、及各種腐蝕性介質。而氣動閥門中的附件多變化，搭配不同的配件，就能達不到各種不一樣的控制方式，用戶可根據閥門的不同工作需要，來進行相應的配置。
氣動閥門附件的搭配作用

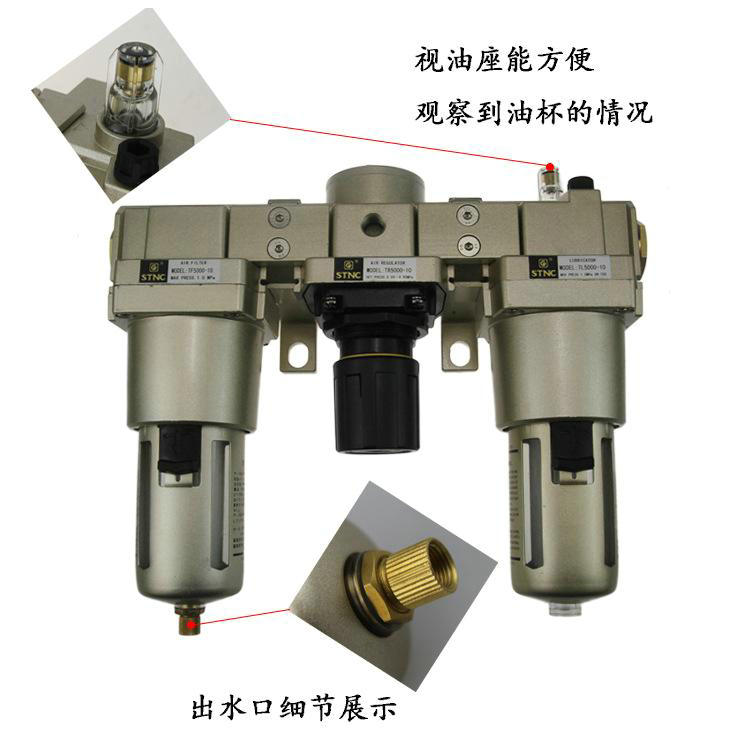

1，氣動三聯件是氣動閥門中最為常見的附件，其作用可簡單概括為：過濾+減壓+油霧。其中減壓閥是必配的附件，無論何種功能的氣動閥門都必須配置，其作用就是給氣動閥門一個標準的動力氣源的壓力，標準值是0.4-0.7MPa。
減壓閥是通過調節，將進口壓力減至某一需要的出口壓 力，并依靠介質本身的能量，使出口壓力自動保 持穩定的閥門。
a. 二聯件（過濾器、減壓閥）作用：完成對壓縮儀表空氣的過 濾和減壓功能
b.三聯件（過濾器、減壓閥、油霧器）作用：完成對壓縮儀表空氣的過濾和減壓功能，并對空氣進行潤滑。

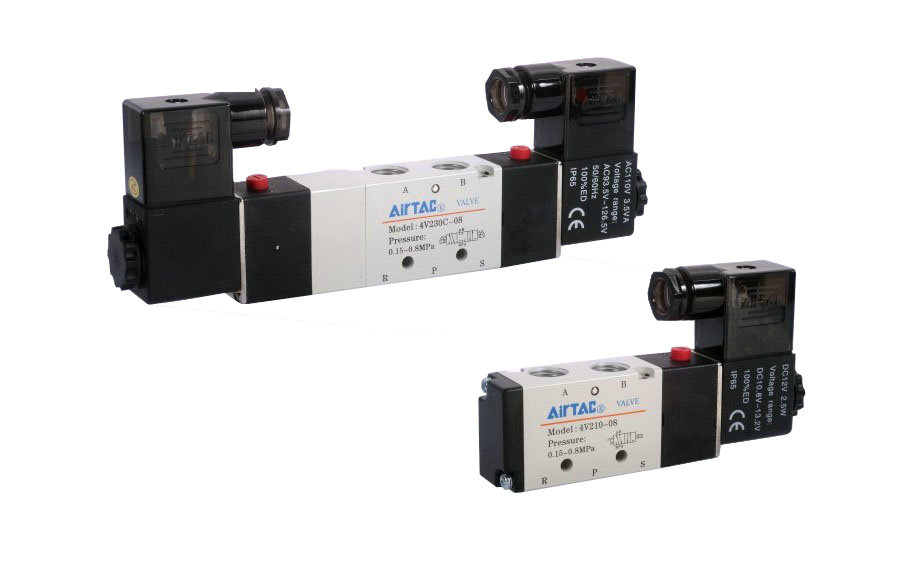

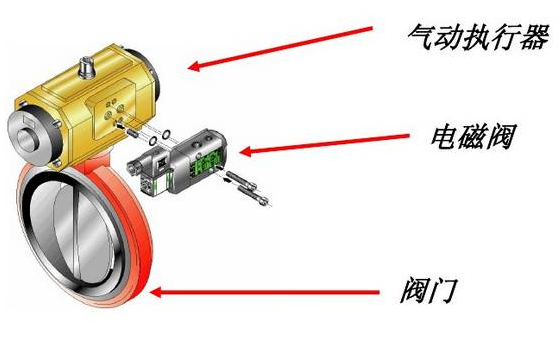

2，氣動電磁閥，亦可叫方向控制閥，對于僅僅需要開與關作用的兩位閥，電磁閥是必要的配置，電磁閥通過勵磁/消磁來達到對氣動閥門開/關的控制。電磁閥常用于開關閥，通過電壓信號 控制氣源氣路的通斷，以控制閥門的開關。 定義：用電磁鐵操縱閥芯移動的閥，一般是通過控制氣動執行器的運動過程 實現對閥門的打開與關閉。

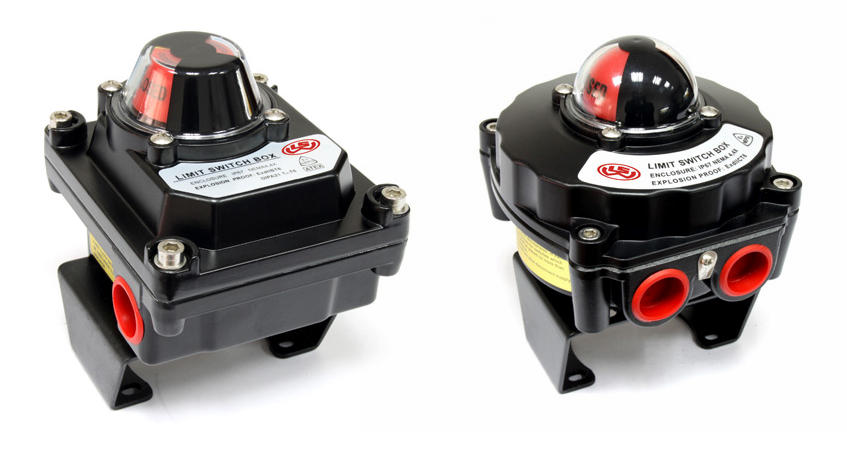

3，閥門限位開關，又稱行程開關，也可叫回信器。它是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。如果要掌握兩位閥的閥位狀態，閥門限位開關是有效的配置，是用以指示和反饋機械設備的運動極限位置的電氣開關。

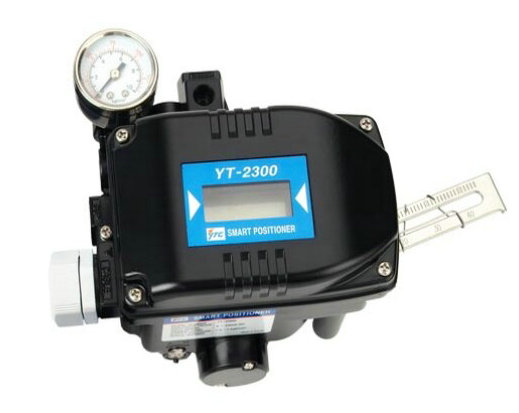

4，閥門定位器，它是氣動調節閥的必要配置，通過閥門定位器可以控制閥門在任意開度的位置，它將閥桿位移信號作為輸入的反饋測量信號，以控制器輸出信號作為設定信號，進行比較，當兩者有偏差時，改變其到執行機構的輸出信號，使執行機構動作，建立了閥桿位移倍與控制器輸出信號之間
的一一對應關系。
的一一對應關系。
注：如果是有安全條件控制的調節閥還必須配置電磁閥，通過電磁閥來強制控制閥門在意外情況下處于安全的閥位。。
對于大容量的汽缸閥，為了加快閥門的動作速度，導向閥亦是必須配置的，導向閥的作用是由小氣量的氣信號去驅動導向閥來切換大氣量的管路，使汽缸閥門有較快充/放氣的氣路，導向閥的種類有多種，這要根據氣動閥門的具體需要來選配。如果要掌握的閥位是調節閥，那么必須安裝閥門開度發信器，它可以反饋閥門在任何位置的開度信號。由于設備工藝的需要，閥門可能是正常開，慢關，或者慢開，正常關，那么就需要配置氣動阻尼器，阻尼器就是控制氣量通過的大小，通過調節來達到需要的閥門動作速度。
