取壓針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。

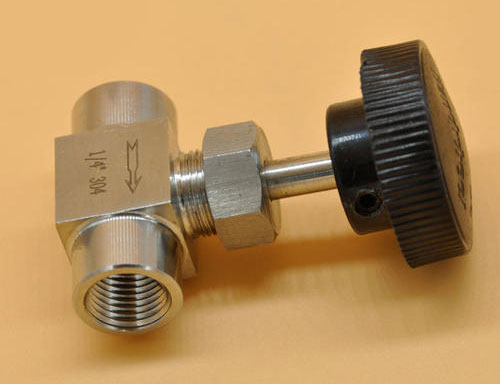

取壓針型閥
取壓針型閥特點
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
取壓針型閥特性
1. 標準制造: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接,卡套連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
取壓針型閥零部件
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
卡套 Ferrule
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
O形密封圈 O-Ring
|
橡膠Rubber
|
|
3
|
管接頭 Connector
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
閥蓋墊片 Bonnet Gasket
|
紫銅（Red copper） PTFE
|
|
6
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
填料墊 Packing Seat
|
PTFE 柔性石墨（Expanded Graphite）
金屬盤根（Ma and Graphite）
|
|
8
|
填料 Packing
|
PTFE 柔性石墨（Expanded Graphite）
|
|
9
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
13
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
取壓針型閥外形尺寸
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
D0
|
D1
|
L
|
H
|
|
JJ.BY1-1
|
DN6
|
ø12
|
60
|
105
|
87
|
|
JJ.BY1-2
|
DN6
|
ø14
|
70
|
110
|
90
|
