設計三通球閥需考慮它哪些特點
時間：2015/1/10 來源：三精閥門 瀏覽數：2014
球閥的類型多樣，有些球閥的功能復雜，并可以在特殊條件下使用的球閥，所以，我們?cè)谠O(shè)計三通球閥時，必須考慮它的下列特點:

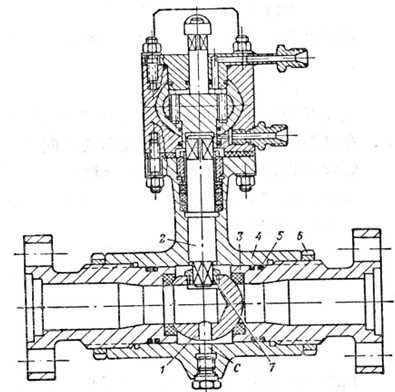

1.當球閥從一個位置向另一個位置切換時，球體被介質壓緊在相反的閥座上，此時閥桿旋轉90°，因此，應該保證球體在兩個相對于閥桿互相垂直的方向上的游動量，它靠球體與
閥桿間的浮動滑塊來保證，如圖所示。
2.由于液流或氣流在閥中轉彎時會產生與球體旋轉方向相反的反力矩。因此必須在三通球閥的轉動機構中設計特殊的定位機構，使球體在極限工作位置定位。
